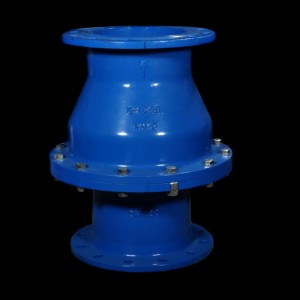

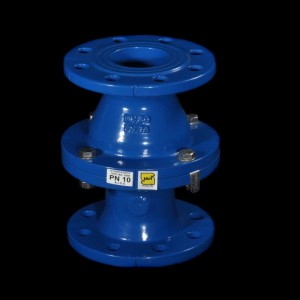

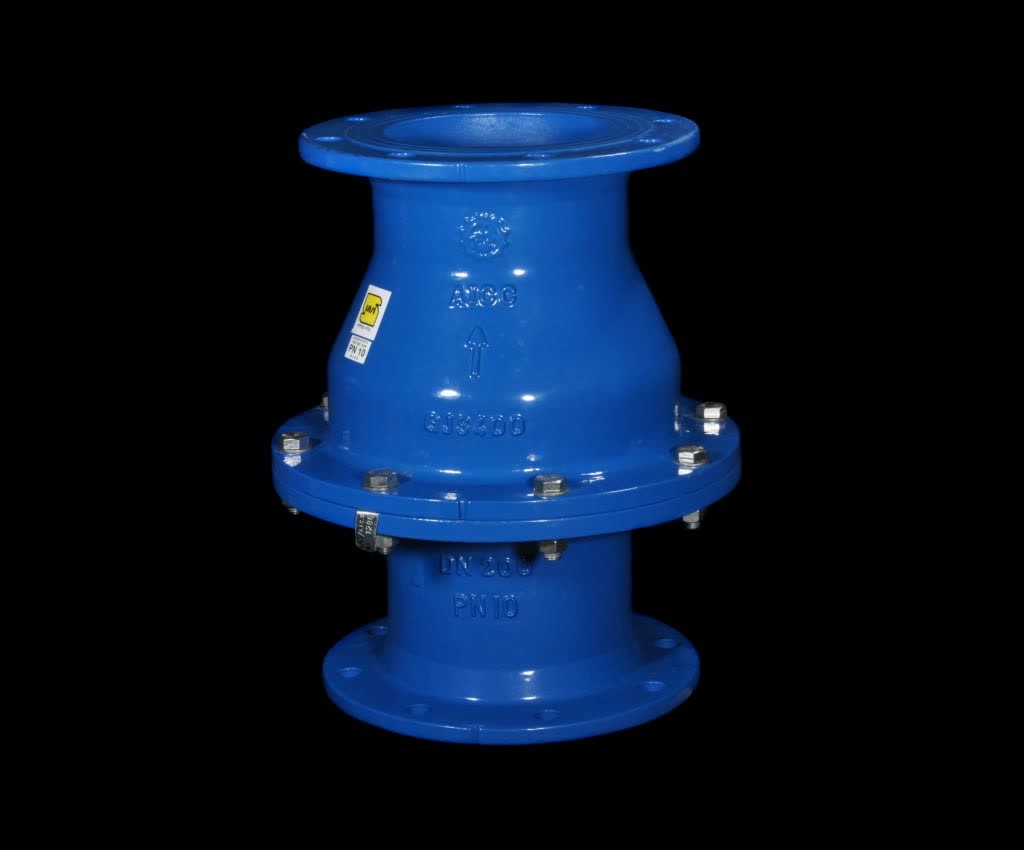

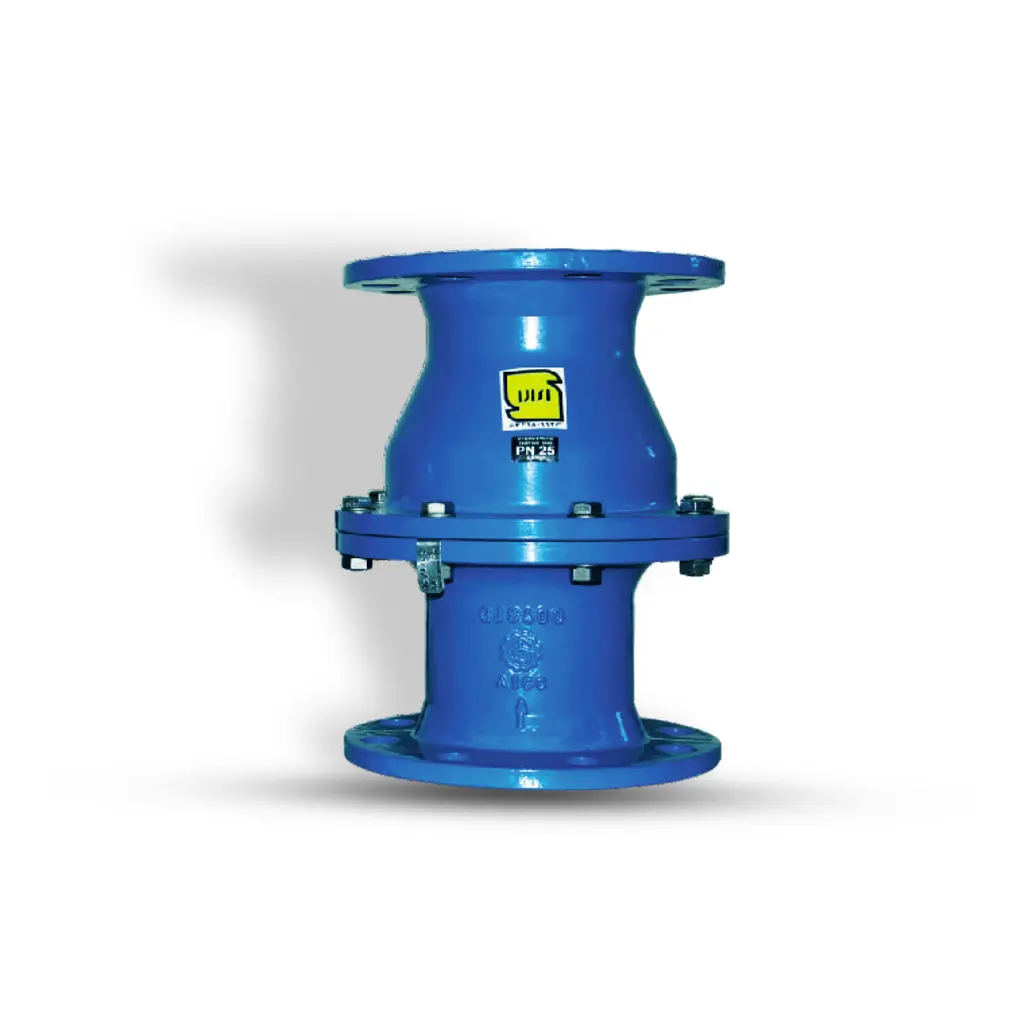

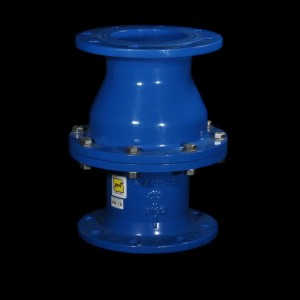

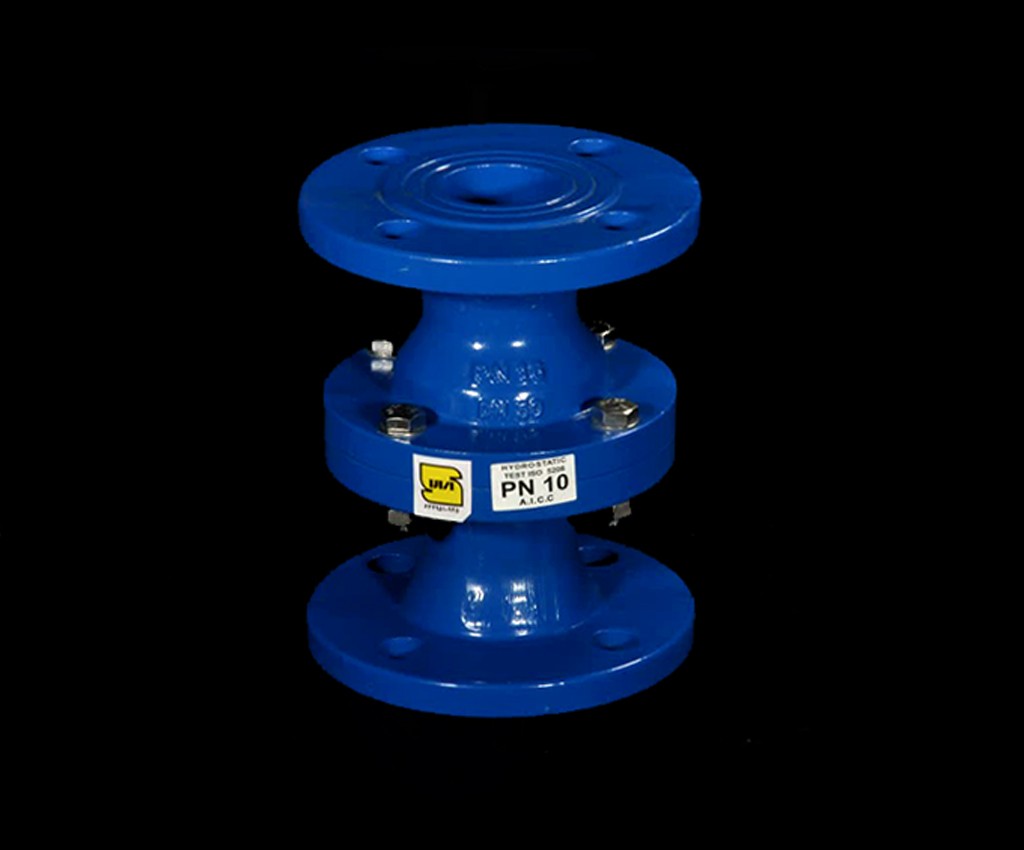

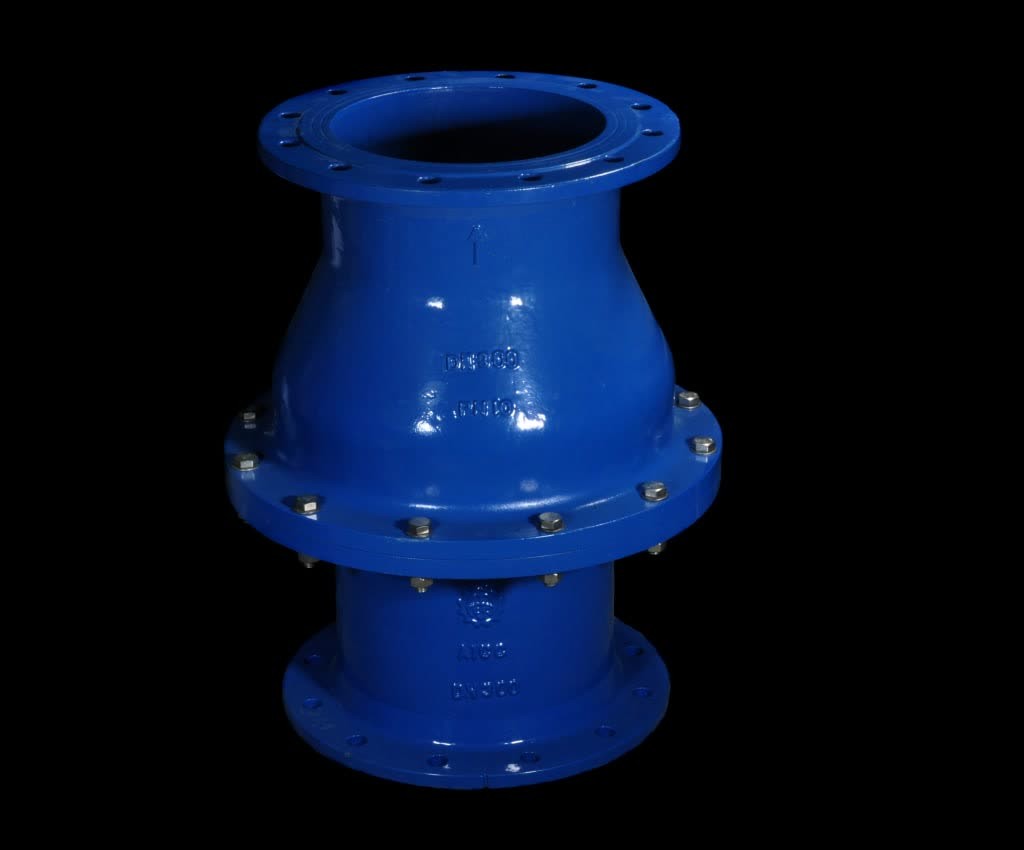

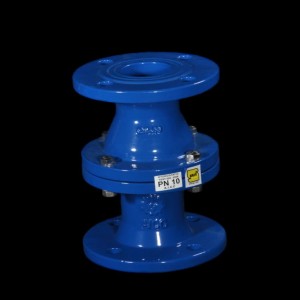

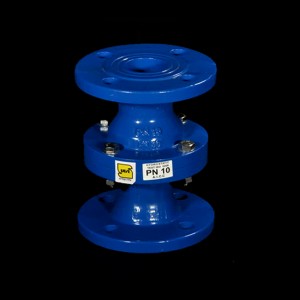

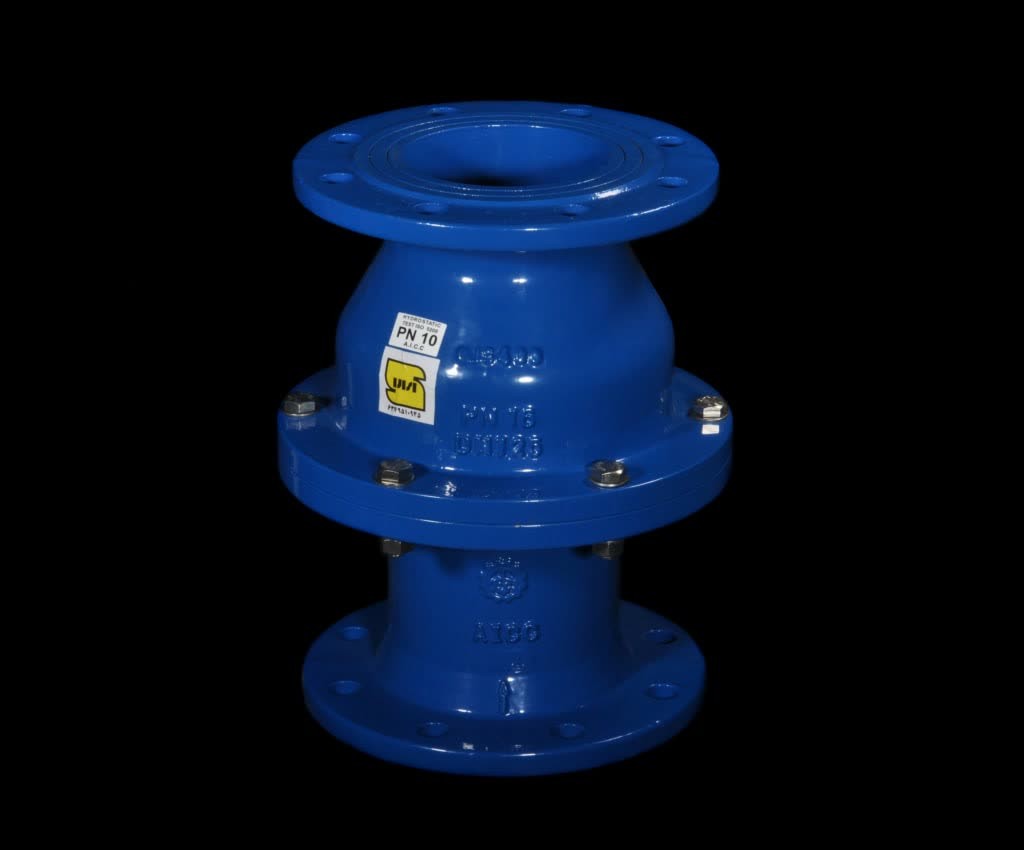

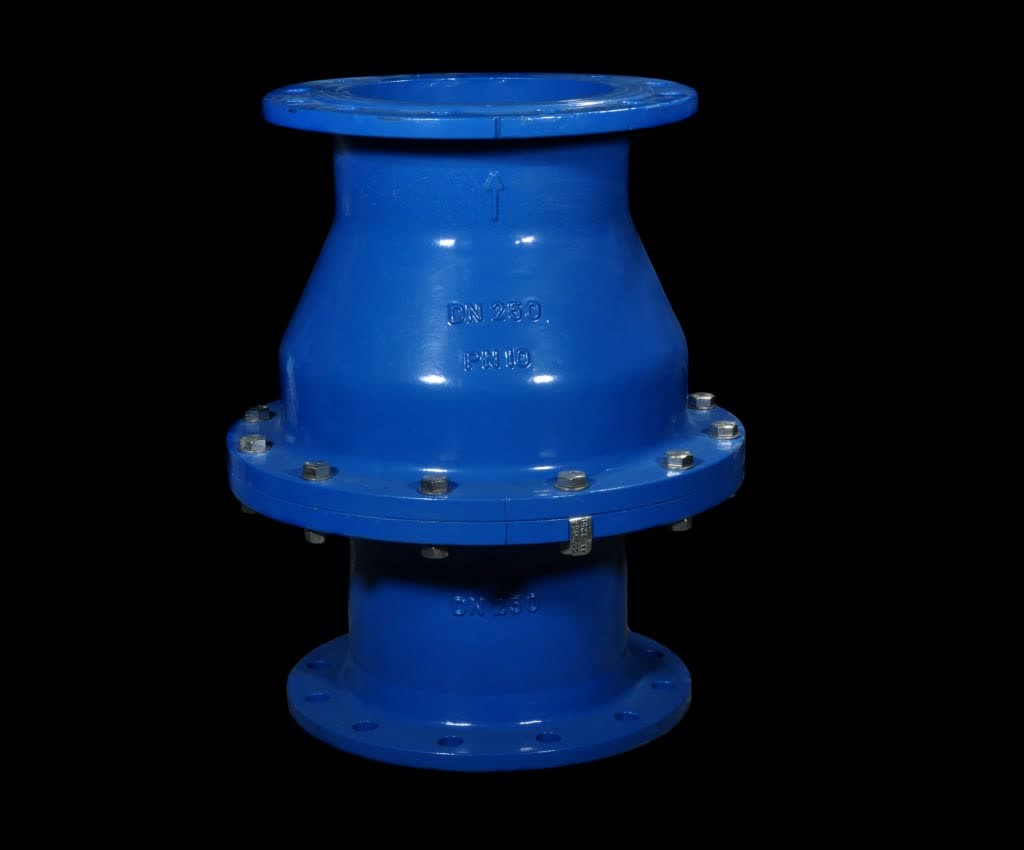

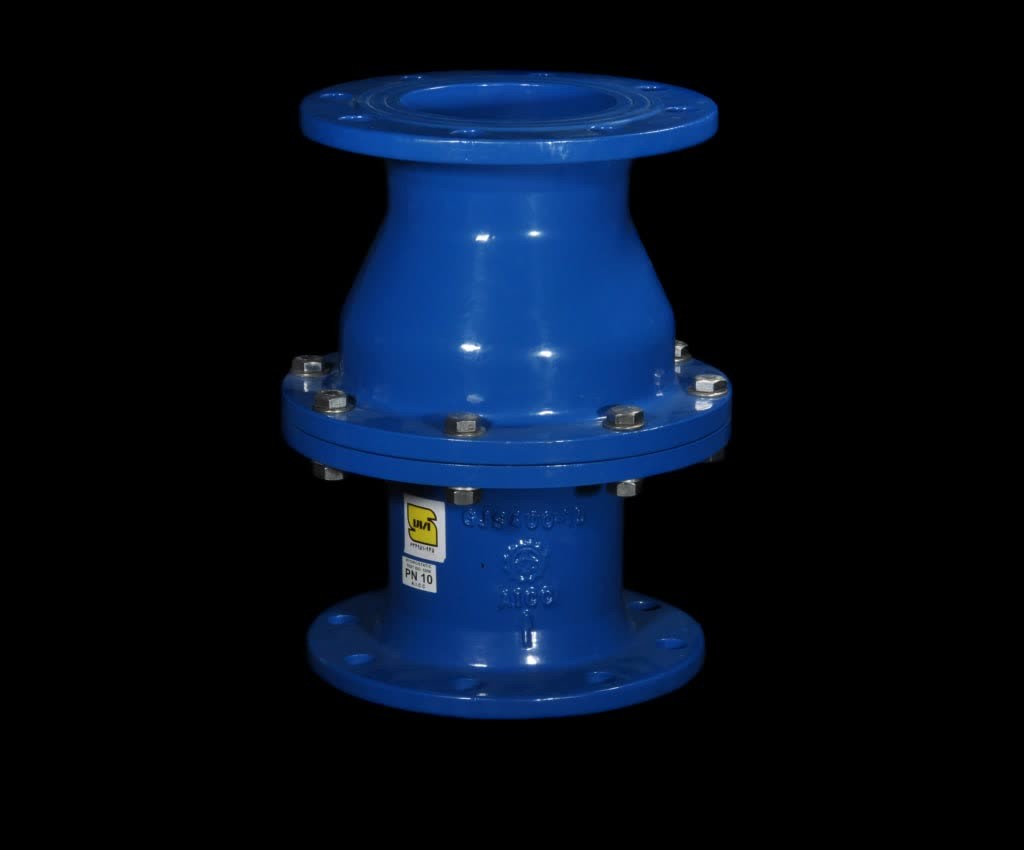

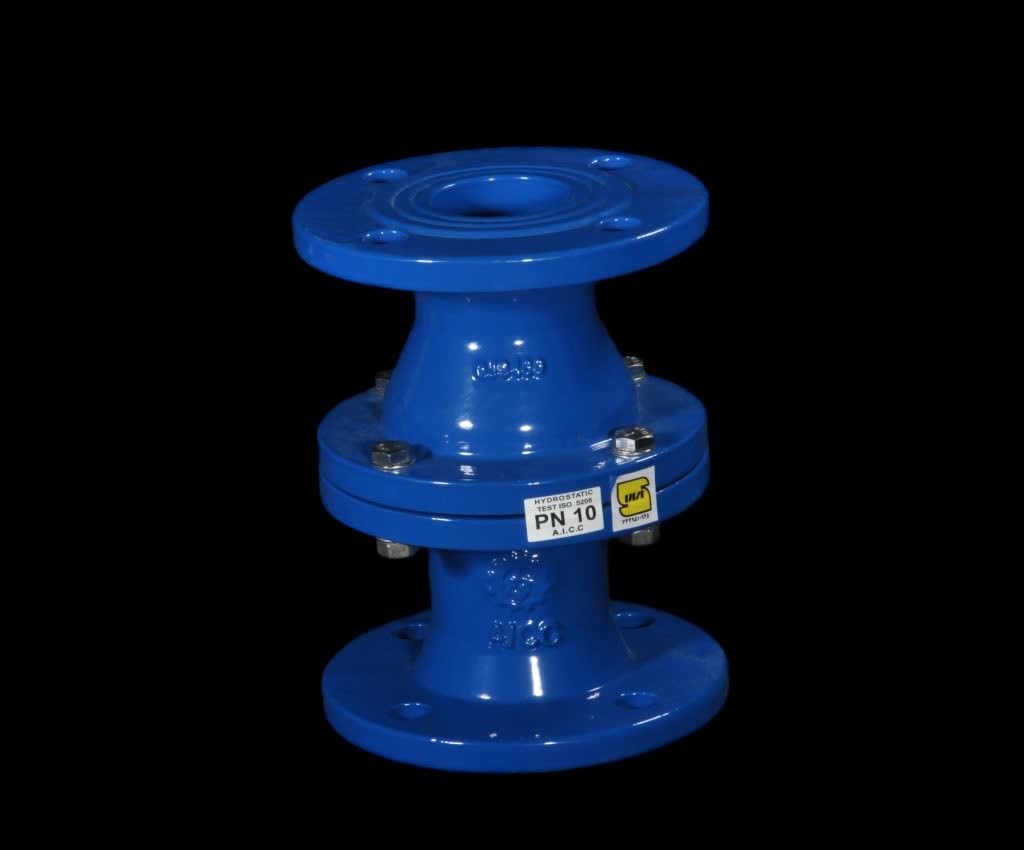

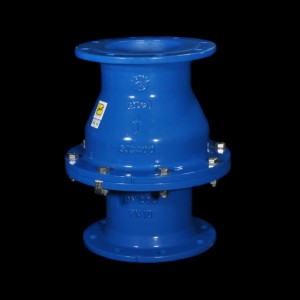

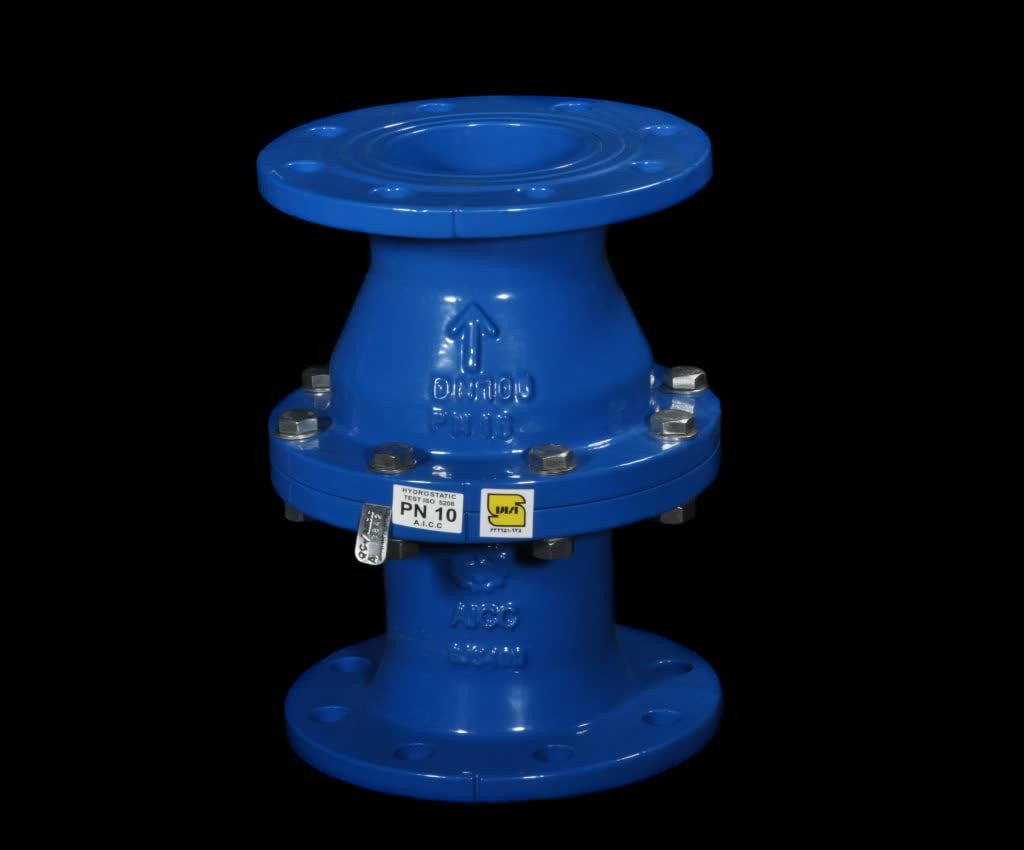

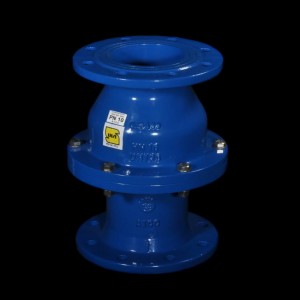

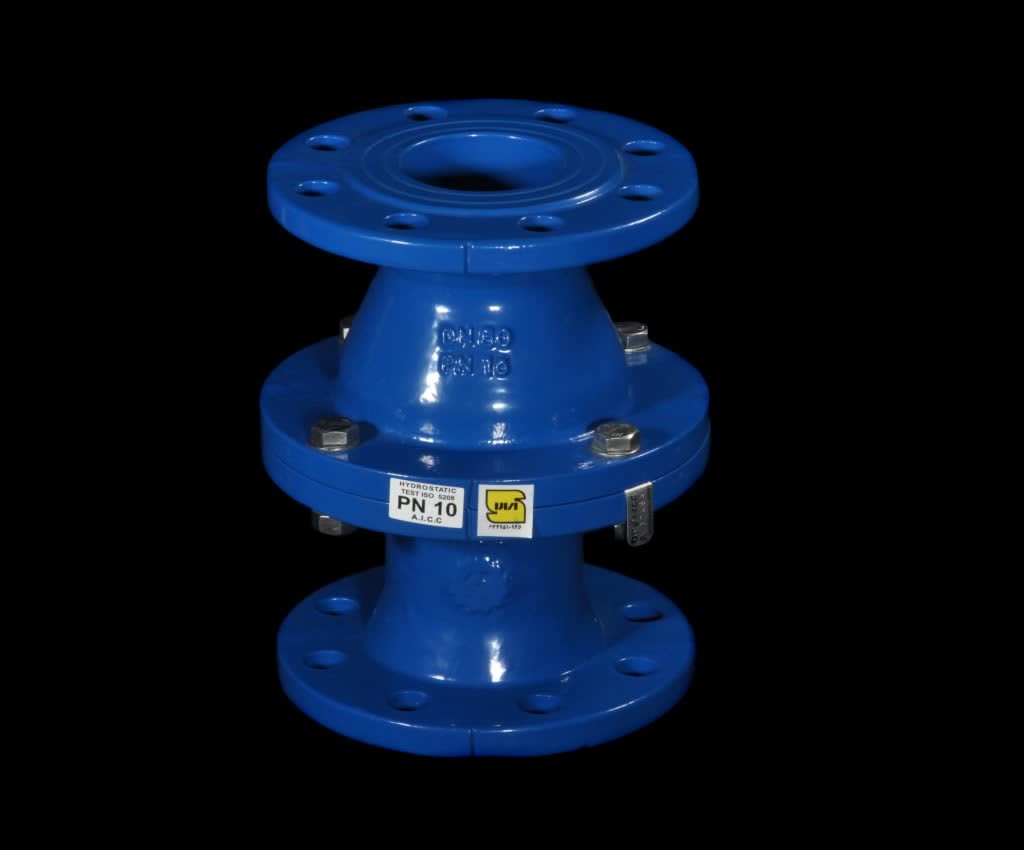

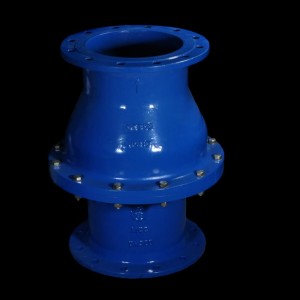

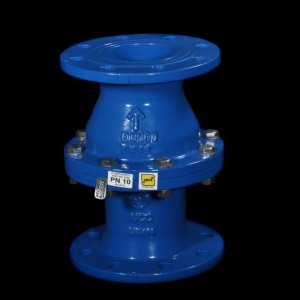

بررسی شیر یکطرفه فنری 3 اینچ صنایع ریخته گری اردستان

باید بیان داشت که این نوع از شیرآلات صنعتی پلیمری به عنوان جایگزین شیرآلات فلزی جهت هدایت جریان سیالات یا گازها مورد استفاده قرار می‌گیرند. آشنایی با شیر یکطرفه فنردار جهت استفاده از آن در صنایع مختلف الزامی است. در انتخاب از میان انواع شیر یک طرفه فنر دار باید به جنس بدنه و اجزا، اندازه و سایز شیر، نوع اتصالات و کاربرد و محیط کاری توجه نمایید. مشخصات شیر یکطرفه فنردار شامل ساخته شده از فولاد، چدن، استیل ضدزنگ، برنج یا برنز، جنس دیسک از فلزات مقاوم و دمای کاری ین -20 تا +400 درجه سانتی‌گراد است. شیر یکطرفه فنردار (Spring Check Valve) نوعی شیر کنترلی است که برای هدایت جریان سیالات یا گازها در یک جهت مشخص و جلوگیری از بازگشت جریان طراحی شده است. مشخصات شیر یکطرفه فنردار باعث عملکردی خودکار و سریع در کنترل جریان شده است. همین عملکرد، باعث استفاده از انواع شیر یک طرفه فنر دار در صنایع مختلف شده است.شیر یکطرفه همان‌طور که از اسم آن بر مشخص است، این شیر به نحوی طراحی شده است که مایع فقط از یک طرف آن با حداقل مقاومت می‌تواند وارد شود و زمانی که در یک مسیر قرار دارد جریان مایع از طرف مخالف آن غیرممکن است. این شیر برای جلوگیری از جریان معکوس در سیستم با کمترین نشت طراحی شده است.در اکثر شیرها محل ورود مایع به شیر مطرح نیست و می‌تواند از دو طرف آن باشد؛ ولی در شیر یک طرفه فقط مایع از یک طرف شیر می‌تواند وارد شود که به همین علت اگر در محلی قرار دارد و می‌خواهیم جریان را درمسیرمخالف خود عبور دهیم بایستی این شیر را برعکس نماییم یا این که داخل آن را درآوریم که در این صورت حالت شیر یک طرفه را از دست خواهد داد. تنها شیری که نیاز به اپراتور ندارد شیر یک طرفه است. یک از مزایای شیر یک طرفه این است که اکر فشار سیال در ورودی شیر به حد لازم نرسد شیر عمل نخواهد کرد.

مشخصات شیر یکطرفه فنردار 3 اینچ صنایع ریخته گری اردستان

مشخصات فنی انواع شیر یک طرفه فنر دار متفاوت هستند و به طبع، کاربرد متفاوتی هم دارند. همین تنوع باعث کاربرد آن‌ها در صنایع گوناگون شده‌اند. جنس‌ها و سایزهای مختلف، از بارزترین تفاوت‌های آن‌ها هستند. در ادامه به کلیات مشخصات فنی پرداخته شده است و به سؤال مشخصات فنی شیر یکطرفه فنردار چیست؟ پاسخ داده شده است. همانگونه که در معرفی انواع شیر یک طرفه نیز به آن اشاره شد انواع شیر یکطرفه در صورت یکه جریان سیال معکوس شود، به‌طور خودکار بسته می‌شود. این مهم به جلوگیری از برگشت سیال به لوله‌ها و سیستم‌های حساس کمک می‌کند.

جنس بدنه: در پاسخ به سؤال جنس شیر یکطرفه فنردار چیست؟ می‌توان بیان داشت که معمولاً از موادی مانند فولاد، چدن، استیل ضدزنگ، برنج یا برنز ساخته می‌شود.

جنس دیسک و فنر: دیسک از فلزات مقاوم یا مواد غیر فلزی مانند تفلون (PTFE) و فنر از فولاد ضدزنگ یا آلیاژهای مقاوم در برابر خوردگی و حرارت ساخته می‌شوند.

سایز شیر: در پاسخ به سؤال سایز شیر یکطرفه فنردار چیست؟ می‌توان بیان داشت که در اندازه‌های مختلف از ½ اینچ تا 24 اینچ یا بیشتر موجود است.

حداکثر فشار کاری: در پاسخ به سؤال حداکثر فشار کاری قابل تحمل شیر یکطرفه فنردار چیست؟ معمولاً در محدوده 10 تا 40 بار (bar) طراحی می‌شود، اما شیرهای ویژه توانایی تحمل فشارهای بالاتری را دارند.

دمای کاری: دمای قابل تحمل می‌تواند بین -20 تا +400 درجه سانتی‌گراد باشد.

اتصالات: در پاسخ به سؤال اتصالات شیر یکطرفه فنردار چیست؟ اتصالات رزوه‌ای، فلنج‌دار و جوشی از جمله اتصالات انواع شیر یک طرفه فنر دار هستند.

ویژگی شیر یکطرفه فنردار 3 اینچ صنایع ریخته گری اردستان

طراحی منحصر به فرد اجزا (Trim) و مکانیزم استقرار و آب بندی محور (طراحی شده توسط صنایع ریخته گری اردستان)

قابلیت نصب در کلیه زوایا (عمودی تا افقی)

سوراخکاری و ابعاد فلنج مطابق استاندارد EN1092-2 و در صورت درخواست مشتری مطابق با استاندارد درخواستی

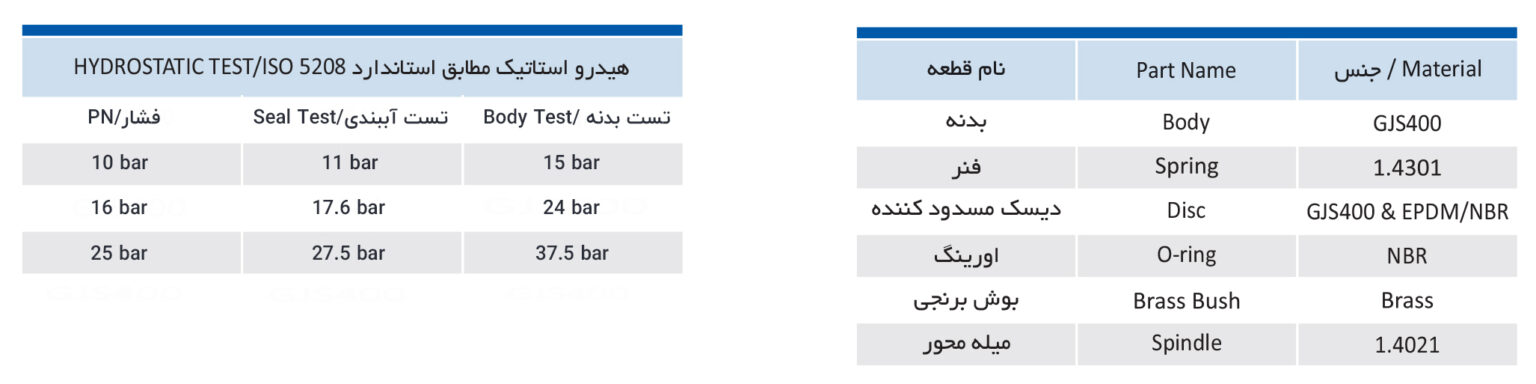

بدنه از جنس چدن داکتیل EN1563 (GJS400)

دیسک مسدود کننده از جنس چدن داکتیل با روکش EPDM/NBR مطابق استاندارد DIN53538-5 کاملاً مقاوم در برابر ضربه قوچ

حداقل فشارجهت بازشدن مسدودکننده 0.1Bar و حداقل فشار جهت آببندی  0.5Bar

حداقل فشار برای باز شدن (فشار آستانه باز شدن) مسدود کننده  0.1Bar و حداقل فشار جهت آببندی 0.5Bar

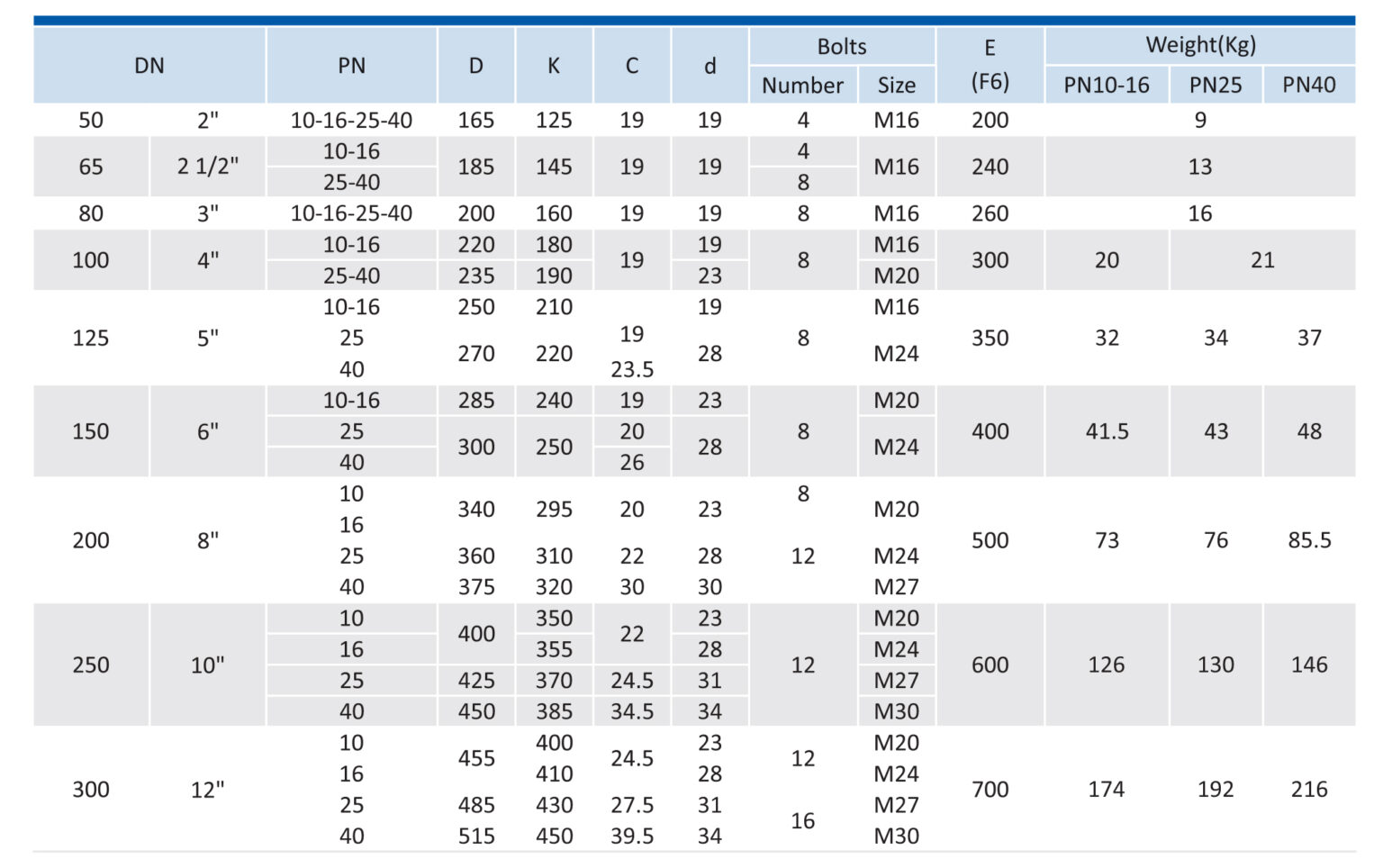

فاصله سطح تا سطح فلنج مطابق EN558-1 سری 48/ DIN3202-1(F6)

جنس میله محور از فولاد ضد زنگ 1.4021 مطابق استاندارد DIN17440

جنس فنر از فولاد ضد زنگ مطابق استاندارد DIN17440

پوشش دهی کلیه سطوح داخلی و خارجی قطعات چدنی بوسیله رنگ پودری اپوکسی به روش الکترواستاتیک با ضخامت حداقل 250 میکرون مطابق استاندارد DIN30677

در زمان نصب و بهره برداری به جهت پیکان بر روی شیر توجه گردد

ساختار شیر یکطرفه فنردار 3 اینچ صنایع ریخته گری اردستان

در پاسخ به سؤال شیر یکطرفه فنردار چیست؟ می‌توان بیان داشت که ساختار شیر یکطرفه فنردار در انواع مختلف آن، عموماً یکسان و شبیه به‌هم هستند. در اصل ساختار اکثر آن‌ها به یک شکل و شامل موارد زیر است. بدنه، دیسک، فنر، نشیمنگاه، کلاهک و فلش جریان ساختار اصلی شیر یک طرفه فنردار را تشکیل می‌دهند. این شیر یکی از انواع شیر مهره دار است که در صنعت سیستم‌های انتقال آب و سیالات و به‌منظور قطع و وصل جریان کاربرد دارد.

بدنه (Body)

فنر (Spring)

رابط (connector)

پیستون (plunger)

فنر پایه(Spring base)

مهر (seal)

رینگ(o-ring)

حامل مهر (seal-carrier)

مهره ماسوره (union-nut)

عملکرد و کاربرد شیر یکطرفه فنری 3 اینچ صنایع ریخته گری اردستان

عملکرد شیر یکطرفه فنردار چیست؟ در چه موقعیت‌هایی کاربرد دارد؟ انواع شیر یک طرفه فنر دار به دلیل طراحی ساده، کارایی بالا و قابلیت نصب در سیستم‌های مختلف، در صنایع و کاربردهای گوناگونی مورد استفاده قرار می‌گیرند. اگر شما نیز به دنبال پاسخ سؤال “شیر یکطرفه فنردار چیست” هستید بهتر است بدانید که بررسی عملکرد و آگاهی از آن به شما در درک بهتر از این موضوع کمک می‌کند.در ادامه به آشنایی با عملکرد و کاربرد شیر یکطرفه در صنایع مختلف پرداخته شده است.

انواع شیر یک طرفه فنر دار شامل یک دیسک متحرک هستند که با فشار جریان باز شده و اجازه عبور سیال یا گاز را می‌دهد. وقتی جریان سیال وارد شیر می‌شود و فشار آن از نیروی فنر بیشتر است، دیسک به سمت عقب حرکت می‌کند و جریان عبور می‌کند. اگر جریان متوقف شود یا در جهت معکوس حرکت کند، فنر دیسک را به نشیمنگاه بازمی‌گرداند و مسیر را مسدود می‌کند. اگر شما نیز به دنبال پاسخ سؤال “شیر یکطرفه فنردار چیست” هستید بهتر است بدانید که بررسی عملکرد ساختاری و آگاهی از آن به شما در درک بهتر از این موضوع کمک می‌کند.

کاربردهای شیر یکطرفه فنری 3 اینچ صنایع ریخته گری اردستان

شیر یکطرفه فنردار به دلیل ساختار خاص و عملکرد خودکار، در بسیاری از سیستم‌های لوله‌کشی و صنعتی استفاده می‌شود. شیرهای یکطرفه فنری برای اطمینان از جریان یک‌طرفه و جلوگیری از مشکلاتی نظیر برگشت جریان، ضربه قوچ و آسیب به تجهیزات در بسیاری از صنایع و کاربردها ضروری هستند. در پاسخ به سؤالا شیر یکطرفه فنردار چیست؟ باید بیان داشت که یکی از نکات مهم بررسی کاربردهای آن است. انتخاب این شیرها باید بر اساس نیازهای سیستم انجام شود.

مهم‌ترین کاربردهای این نوع شیر عبارتند از:

جلوگیری از بازگشت جریان سیال: پمپ‌ها و خطوط انتقال سیالات

حفاظت از تجهیزات حساس: کمپرسورها، بویلرها و سیستم‌های تبرید و تهویه مطبوع

صنایع آب و فاضلاب: تصفیه‌خانه‌ها و آبیاری تحت فشار

صنایع نفت و گاز: خطوط انتقال نفت و گاز

صنایع شیمیایی و پتروشیمی: سیستم‌های تزریق مواد شیمیایی

صنایع دارویی و غذایی: تجهیزات فرآوری مواد غذایی و دارویی

سیستم‌های بخار و تاسیسات گرمایشی: سیستم‌های بخار صنعتی و تاسیسات گرمایشی مرکزی

کاربردهای عمومی خانگی: لوله‌کشی خانگی، آبگرمکن و پکیج

صنایع دریایی و کشتیرانی: جلوگیری از برگشت آب شور یا سیالات دیگر در سیستم‌های هیدرولیکی و خطوط لوله در کشتی‌ها

کاربردهای خاص صنعتی: سیستم‌های هیدرولیک و پنوماتیک و سیستم‌های خلأ

نکات مهم در انتخاب انواع شیر یک طرفه فنر دار 3 اینچ صنایع ریخته گری اردستان

انتخاب صحیح، مستلزم آشنایی با شیر یکطرفه فنردار به‌طور کامل است که پیش‌تر به سوال شیر یکطرفه فنردار چیست؟ پرداخته شد. انتخاب شیر یکطرفه فنردار مستلزم در نظر گرفتن تمامی شرایط فنی، محیط کاری و نیازهای سیستم است. مشورت با متخصصان فنی یا تأمین‌ کنندگان معتبر می‌تواند به انتخاب بهتر کمک کند. هنگام انتخاب انواع شیر یک طرفه فنر دار، باید عوامل زیر را در نظر بگیرید:

مشخصات سیال: نوع سیال از نظر مایع، گاز یا بخار بودن، حداکثر و حداقل دمای کاری سیال و در نظر گرفتن فشار سیال.

جنس بدنه و اجزا: جنس بدنه برای محیط‌های خورنده و صنعتی بهتر است از فولاد ضدزنگ و برای سیستم‌های کم فشار برنج و یا چدن باشد. فنر حتماً از مواد مقاوم به خوردگی مانند فولاد ضدزنگ باشد و برای نشیمنگاه در صورت نیاز به آب‌بندی دقیق، از مواد مقاوم به سایش مانند تفلون یا لاستیک استفاده کنید.

اندازه و سایز شیر:اندازه قطر شیر باید متناسب با قطر لوله باشد تا باعث ایجاد افت فشار یا اختلال در جریان نشود.

نوع اتصال: اتصالات رزوه‌ای برای سیستم‌های کوچک و کم‌فشار، اتصالات فلنجی برای فشارهای بالا یا سیستم‌های صنعتی بزرگ و اتصالات جوشی برای سیستم‌های دائم‌کار و فشارهای بالا مناسب هستند.

سرعت جریان و فشار باز شدن: فشار لازم برای باز شدن دیسک باید با نیاز سیستم هماهنگ باشد.

زاویه نصب: برخی شیرها برای نصب افقی و برخی دیگر قابلیت نصب در حالت عمودی نیز دارند. اگر جریان سیال از پایین به بالا است، حتماً از مدلی با فنر قوی‌تر استفاده کنید.

کاربرد و محیط کاری: باید انتخاب بر اساس نوع سیستم کاری باشد، مثلاً در محیط‌های خورنده یا شیمیایی باید شیر با مواد مقاوم به خوردگی و فشار بالا انتخاب شود.

استانداردها و کیفیت ساخت: اطمینان حاصل کنید که شیر دارای استانداردهای بین‌المللی، از برندهای معتبر و با گارانتی مناسب باشد.

نگهداری و تعمیرات: شیر باید دسترسی آسان برای سرویس و تعویض قطعات داخلی (مانند فنر و دیسک) داشته باشد.

بودجه و هزینه: قیمت شیر باید با کیفیت و نیازهای سیستم متناسب باشد. شیرهای ارزان‌تر ممکن است در بلندمدت هزینه‌های تعمیر و نگهداری بیشتری به همراه داشته باشند.

عوامل تاثیر گذار بر قیمت شیر یکطرفه فنری 3 اینچ صنایع ریخته گری اردستان

قیمت انواع شیر یک طرفه فنر دار به عوامل متعددی بستگی دارد که هرکدام بر اساس شرایط و نیاز سیستم تعیین‌کننده هستند. مشخصات شیر یکطرفه فنردار به عوامل فنی، اقتصادی و تجاری آن بستگی دارد. انتخاب مناسب باید با توجه به نیازهای سیستم، بودجه موجود و شرایط محیطی انجام شود تا علاوه بر عملکرد بهینه، هزینه‌های اضافی نیز کاهش یابد. در ادامه به مهم‌ترین این عوامل پرداخته شده است:

اندازه و سایز: شیرهای کوچک‌تر معمولاً ارزان‌تر هستند.

جنس: مواد استفاده شده در ساخت بدنه و فنر در قیمت آن موثر هستند.

برند و تولیدکننده: برندهای معتبر و شناخته‌شده معمولاً محصولات باکیفیت‌تری تولید می‌کنند و قیمت بالاتری دارند.

فشار کاری: شیرهای مناسب برای فشارهای بالا به دلیل نیاز به مواد قوی‌تر و فرآیندهای تولید دقیق‌تر، گران‌تر هستند.

نوع اتصال: انواع شیر یک طرفه فنر دار از نظر اتصالاتی که پیش‌تر هم اشاره شد، قیمت‌های متفاوتی دارند.

تکنولوژی و ویژگی‌های خاص: سرعت بسته شدن بالا، ضدضربه قوچ و مقاومت در برابر خوردگی در افزایش قیمت موثر هستند.

محدوده دما و سیال کاری: شیرهای مورد استفاده در دمای کاری بسیار بالا یا پایین، به دلیل نیاز به مواد مقاوم‌تر، گران‌تر هستند. همچنین اگر شیر برای سیالات خورنده یا خاص طراحی شده باشد، قیمت بالاتری خواهد داشت.

کیفیت آب‌بندی و دوام: استفاده از مواد باکیفیت برای آب‌بندی هزینه شیر را افزایش داده اما عمر مفید و کارایی بیشتری دارد.

سفارش‌های خاص یا طراحی سفارشی: در صورت نیاز به طراحی خاص یا ساخت شیر با مشخصات غیرمعمول هزینه‌ها افزایش پیدا می‌کنند.

قیمت شیر یکطرفه فنری 3 اینچ صنایع ریخته گری اردستان

لیست قیمت شیر یک طرفه فنری با توجه به مؤلفه‌های گوناگون از جمله متریال بدنه، متریال گیت، سایز شیر، طراحی فلنچ‌ها، ظرفیت تحمل فشار، محدوده دمای عملیاتی و… محاسبه می‌شود. در عین ‌حال نام و نشان برند سازنده در لیست قیمت شیر کشویی زبانه لاستیکی تاثیرگذار است. در حال ‌حاضر در میان تمامی برندهای مطرح خارجی، شیرآلات کمپانی‌های داخلی از جمله شیر کشویی زبانه لاستیکی شرکت صنایع ریخته گری اردستان از کیفیت ساخت بالایی برخوردار هستند. شیر کشویی زبانه لاستیکی شرکت صنایع ریخته گری اردستان در تنوع مناسبی برای پوشش انواع نیازهای صنعتی و ساختمانی تولید شده است که تمامی نیازهای حرفه‌ای شما برای عبور سیالات در ظرفیت‌های گوناگون را پاسخ‌گو است. همچنین شیر کشویی زبانه لاستیکی شرکت صنایع ریخته گری اردستان از جمله محصولات برجسته بازار هستند که در تنوع کامل از سایزهای 2 الی 10 اینچی و مطابق با بالاترین استانداردهای DIN طراحی‌ شده که با قیمت کاملاً رقابتی عرضه می‌شوند.برای بررسی انواع این محصولات و خرید شیر کشویی زبانه لاستیکی با بهترین قیمت در سراسر کشور می‌توانید از خدمات فنی و مهندسی فروش آنلاین سایت بازار کشاورزی شوید. در سایت بازار کشاورزی می‌توانید با بررسی جامع مشخصه‌های فنی انواع برندها به ‌راحتی و با نگاهی دقیق و مهندسی شده برای سفارش شیر کشویی زبانه لاستیکی در سایزهای مختلف و کاربردهای متفاوت صنعتی و ساختمانی اقدام کنید.
