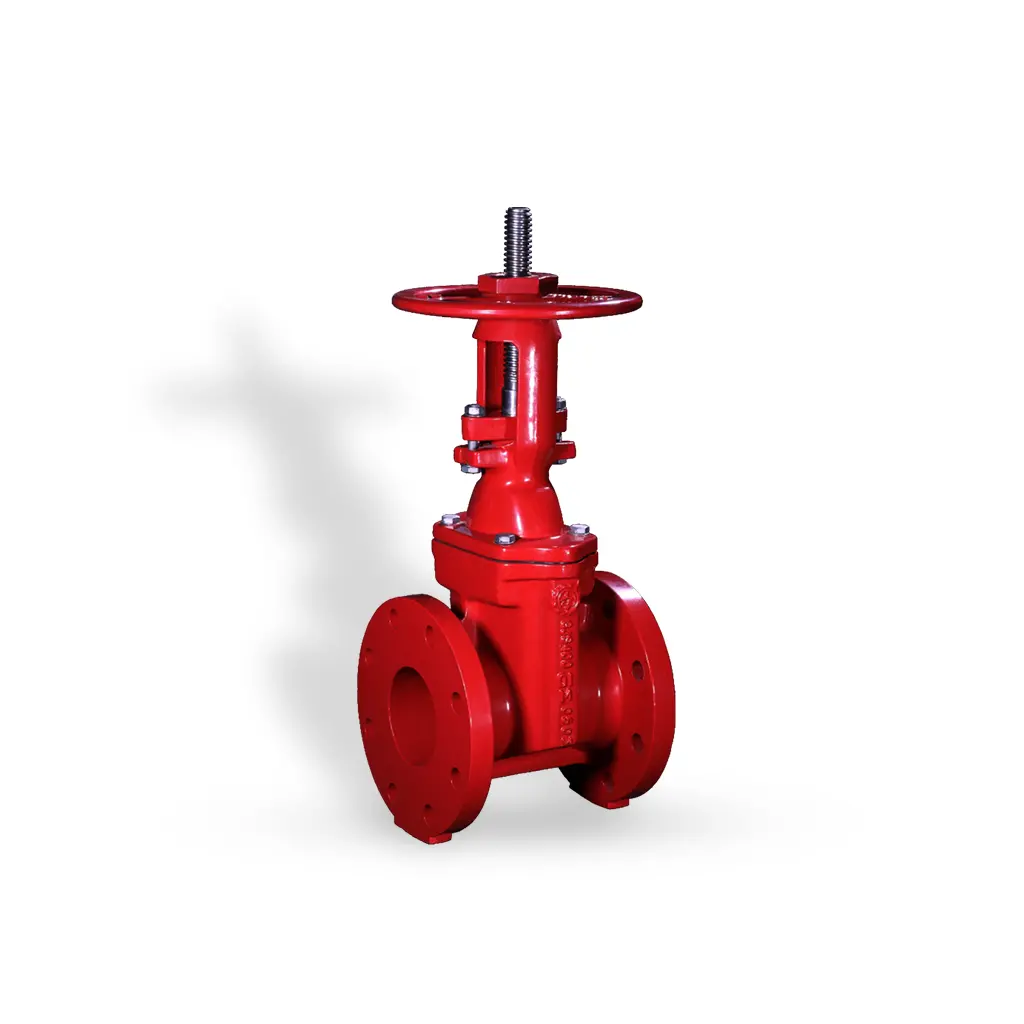

بررسی شیر کشویی OS&Y با فلکه 2 اینچ صنایع ریخته گری اردستان

شیرهای کشویی از جمله متداولترین شیرهای صنعتی برای کنترل دبی جریان‌های بزرگ فرایندهای گوناگون صنعتی هستند. در این شیرها با استفاده از گیت پهنی که عملکرد کشویی دارد، برای قطع و وصل جریان و حتی کنترل دقیق دبی در خطوط بزرگ استفاده می‌کنند. شیر کشویی زبانه لاستیکی تیپ کاربردی این نوع شیرها است که با قابلیت آب بندی کامل، کنترل دقیق قطع و وصل دبی و بهره‌مندی از سطح مقطع بزرگ عبور انواع سیالات گازی و مایعات، حتی سیالات با ویسکوزیته بالا طراحی‌ شده است.شیر کشویی زبانه لاستیکی مناسب کار در عموم فرآیندهای صنعتی است که عملکردی ساده اما کنترل دقیق و مطمئن دارد، تا جاییکه می‌توان از انواع این شیرها در سطح جریان‌های دقیق فرایندهای حساس شیمیایی و پالایشگاهی استفاده کرد. در عین‌ حال به لطف بهره‌مندی از گیت‌های پهن کشویی برای طراحی در دهانه‌های بزرگ کارآمد هستند.شیر کشویی زبانه لاستیکی به منظور باز و بسته کردن و کاهش فشار در تاسیسات وخطوط انتقال آب آشامیدنی به کار برده می شود. شير كشویي زبانه لاستیکی بدلیل ویژگی ارتجاعی بودن زبانه، تضمين كننده آب بندي 100% تا فشار مورد نظر (10 تا 16 بار) خواهد بود. عمر كاري محصول بسيار بلند مدت و از مهمترین مزایای این محصول جلوگیری از رسوبگيری مي باشد. ما در مجموعه بازار کشاورزی عرضه کننده انواع شیرآلات صنعتی در ایران می باشیم برای خرید شیرآلات صنعتی با ما در این مجموعه تماس حاصل نمایید. شیر  دروازه ای یا کشویی نوع OS&Y یکی از انواع شیرآلات پرکاربرد در صنایع می باشد. در شیرهای دروازه ای، گردش یک شیرفلکه باعث حرکت ساقه شیر و پایین یا بالا رفتن دیسک یا دروازه شیر شده که در نهایت منجر به کنترل جریان سیال می گردد. میزان آب بندی این شیر مطلوب بوده و در فشارهای کاری بالا عملکرد مناسبی دارد. اصطلاح OS&Y مخفف عبارت “outside stem and yoke” و یا “outside screw and yoke” است.در این مدل شیرآلات یک میله بلند و باریک وجود دارد که از یکطرف به دسته ی در بالای شیر(که با چرخاندن آن شیر باز و بسته می‌شود) و از طرف دیگر به کشویی متصل می شود. در شیرهای دروازه ای، گردش شیرفلکه باعث حرکت ساقه شیر و پایین یا بالا رفتن دیسک یا دروازه شیر شده که در نهایت منجر به کنترل جریان سیال می گردد. میزان آب بندی این شیر مطلوب بوده و در فشارهای کاری بالا عملکرد مناسبی دارد. در نوع OS&Y، ساقه (Stem) و یوغ (Yoke) بیرون از بدنه شیر قرار می گیرد. یکی از ویژگی های این شیر آن است که وضعیت باز یا بسته بودن شیر، با رویت و کنترل وضعیت ساقه، قابل تشخیص است. فاصله رزوه ها و طول ساقه شیر، منجر به کاهش سرعت باز یا بسته شدن شیر شده و احتمال وقوع پدیده ضربه قوچ در سیستم را از بین می برد. صنایع ریخته گری اردستان در سال ۱۳۷۴، با هدف تولید انواع شیرآلات صنعتی و ریخته گری انواع قطعات چدنی و فولادی، در زمینی به مساحت یک میلیون متر مربع در شهرستان اردستان واقع در ۱۱۸ کیلومتری شمال شرقی شهر اصفهان تأسیس و با توکل به خداوند متعال و بهره گیری از بیش از نیم قرن تجارب مؤسسین خود و برخورداری از دانش فنی کارشناسان مجرب، استفاده از ماشین آلات صنعتی منحصر به فرد و تجهیزات پیشرفته آزمایشگاهی و کنترل کیفیت، اقدام به تولید طیف وسیعی از انواع قطعات و شیرآلات صنعتی نموده است.سبد محصولات این صنایع با نام تجاری موج آب اردستان شامل انواع صافی ها و شیرهای:قطع و وصل، یکطرفه، آتش نشانی با مسدود کننده انعطاف پذیر مربوط به صنعت آب و تأسیسات بوده و به طور مداوم در حال توسعه می باشد. شایان ذکر است این صنایع با تولید شیر کشویی زبانه لاستیکی DN۴۵۰ و DN۶۰۰ برای اولین بار در کشور، کامل ترین سبد شیرهای کشویی زبانه لاستیکی را ایجاد نموده است.

کاربرد شیر کشویی OS&Y با فلکه 2 اینچ صنایع ریخته گری اردستان

شیر دروازه ای یا کشویی نوع OS&Y یکی از انواع شیرآلات پرکاربرد در صنایع می باشد. در شیرهای دروازه ای، گردش یک شیرفلکه باعث حرکت ساقه شیر و پایین یا بالا رفتن دیسک یا دروازه شیر شده که در نهایت منجر به کنترل جریان سیال می گردد. میزان آب بندی این شیر مطلوب بوده و در فشارهای کاری بالا عملکرد مناسبی دارد. شیر دروازه معمولاً برای قطع کامل جریان سیال یا در موقعیت کاملاً باز برای تأمین جریان کامل در یک خط لوله استفاده می شود. بنابراین در موقعیت های کاملا بسته یا کاملا باز استفاده می شود. شیر دروازه شامل بدنه سوپاپ، نشیمنگاه و دیسک، دوک، غده و چرخی برای کارکرد دریچه است.

قابل استفاده در خطوط آبرسانی و سیستم های آتش نشانی، صنایع نفت، گاز، پتروشیمی و نیروگاهی و تأسیسات صنعتی.

مناسب جهت آب و سیالات غیر خورنده تا دمای 80 درجه سانتیگراد و به منظور قطع و وصل جریان.

سوراخکاری و ابعاد فلنج مطابق استاندارد ASME 16.5 و درصورت درخواست مشتری مطابق با استاندارد درخواستی

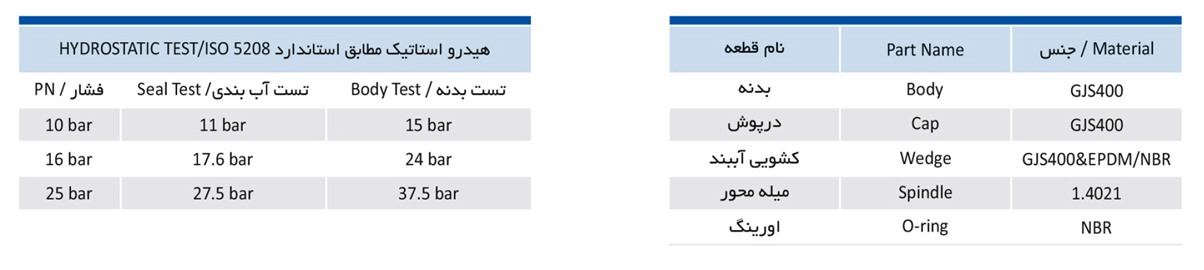

بدنه ،درپوش و کشویی از جنس چدن داکتیل EN1563 (GJS400)

مابقی ویژگی ها مطابق مشخصات فنی درج شده در مدل شیر انتخابی

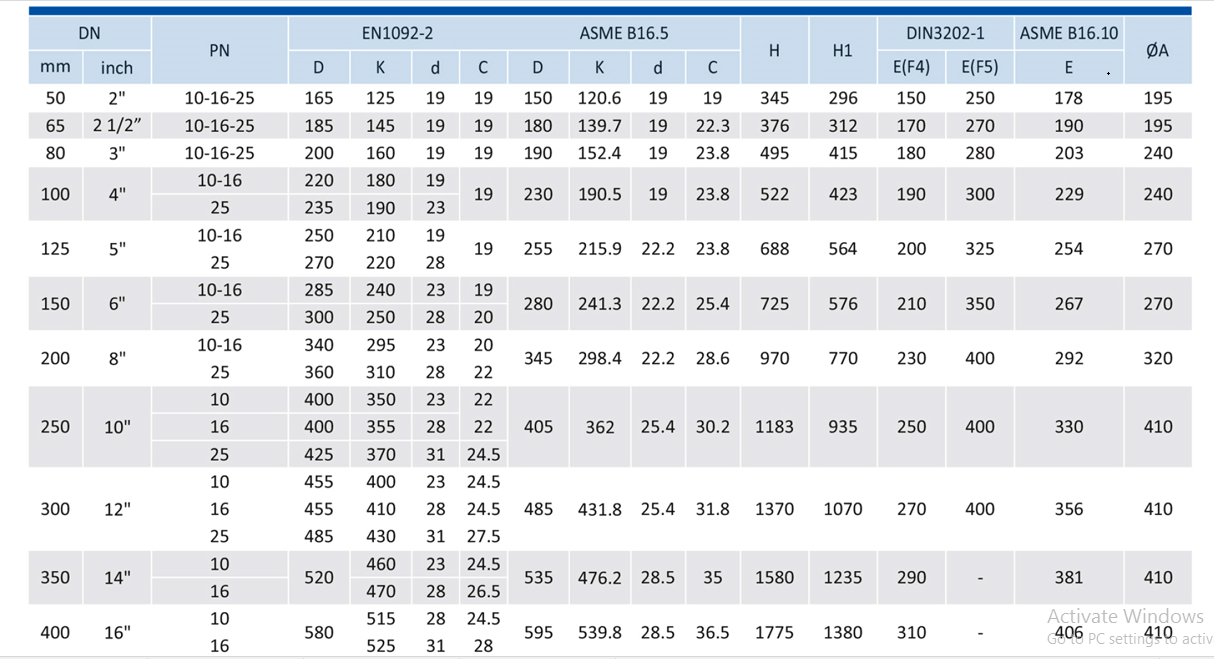

مشخصا‌ت فنی شیر کشویی OS&Y با فلکه 2 اینچ صنایع ریخته گری اردستان

اگر برای خرید شیر کشویی زبانه لاستیکی اقدام می‌کنید، قاعدتاً در سطح بازار با انواع مختلفی از این شیرها مواجه می‌شوید که تحت نام برندهای گوناگون و با مشخصات متفاوت فنی و عملیاتی و بهره‌مندی از آلیاژهای گوناگون طراحی و تولید شده‌اند. لذا اطلاع از برخی مشخصه‌های فنی و عملیاتی شیر کشویی زبانه لاستیکی الزامی است. مانند:

محدوده فشار قابل تحمل شیر کشویی: این شیرها در دسته‌بندی شیرهای پرفشار طراحی می‌شوند و تقریباً تمامی آنها از پس کنترل جریان سیالات پرفشار برمی‌آیند. با این ‌وجود در محدوده‌های مختلف فشار سیال طراحی ‌شده‌اند. این محدوده با معیار بار (bar) معرفی می‌شود.

سایز بدنه شیر: این شیر در سایزهای مختلف موجود است که لازم است تا حین خرید و فروش شیر کشویی زبانه لاستیکی با جزئیات دقیق بررسی کنید. بهره‌مندی از سایزهای استاندارد مطابق با استاندارد بین‌المللی DIN از الزامات است. این شیرها را در سایزهای ۲ الی ۱۶ اینچ طراحی می‌کنند.

ابعاد فلنچ‎های شیر: ابعاد و نوع طراحی فلنچ در هر دو سمت شیر از دیگر نکات فنی حین سفارش شیر کشویی زبانه لاستیکی است. برای این منظور بحث جامعی در استاندارد بین‌المللی DIN مطرح ‌شده است. معمولاً این شیرها را با استفاده از فلنچ‌های جوش طراحی می‌کنند، اما تطابق ظرفیت تحمل فشار شیر با ظرفیت تحمل فشار فلنچ الزامی است. در عین ‌حال لازم است تا به تعداد سوراخ‌های فلنچ توجه کنید.

جنس بدنه شیر: انواع این شیرها را با بهره‌مندی از آلیاژهای گوناگون تولید می‌کنند که شیر کشویی چدنی زبانه لاستیکی متداول‌ترین آنها است. همچنین لازم است تا جنس بدنه گیت و کلاهک شیر را بررسی کنید. نوع آلیاژ کار شده در قسمت‌های مختلف تأثیر مستقیم بر قیمت شیر کشویی زبانه لاستیکی دارد.

نوع متریال پلاستیکی زبانه آب‌بندی شیر: با توجه به نوع قابلیت‌های کاربردی شیر در قطع و وصل جریان‌های مختلف از انواع پلیمرهای لاستیکی برای تولید زبانه گیت کشویی استفاده می‌شود.

گستره دمایی کاربرد شیر: گستره دمایی از مهمترین مؤلفه‌های فنی حین سفارش شیر کشویی زبانه لاستیکی است. این شیرها به‌ علت بهره‌مندی از گیت زبانه لاستیکی قابلیت عبور سیالات خیلی داغ را ندارند و معمولاً حداکثر برای عبور سیالات تا دمای ۱۱۰ درجه سانتی‌گراد طراحی می‌شوند. لذا حین بررسی فنی و خرید شیر کشویی زبانه لاستیکی حتماً این مورد را مد نظر داشته باشید.

ویژگی شیر کشویی OS&Y با فلکه 2 اینچ صنایع ریخته گری اردستان

شیر قطع کن دروازه ای یا کشویی نوع OS&Y یکی از انواع شیرآلات پرکاربرد در صنایع می باشد. در شیرهای دروازه ای، گردش یک شیرفلکه باعث حرکت ساقه شیر و پایین یا بالا رفتن دیسک یا دروازه شیر شده که در نهایت منجر به کنترل جریان سیال می گردد. میزان آب بندی این شیر مطلوب بوده و در فشارهای کاری بالا عملکرد مناسبی دارد. در نوع OS&Y، ساقه (Stem) و یوغ (Yoke) بیرون از بدنه شیر قرار می گیرد. یکی از ویژگی های این شیر آن است که وضعیت باز یا بسته بودن شیر، با رویت و کنترل وضعیت ساقه، قابل تشخیص است. فاصله رزوه ها و طول ساقه شیر، منجر به کاهش سرعت باز یا بسته شدن شیر شده و احتمال وقوع پدیده ضربه قوچ در سیستم را از بین می برد. از این شیر در سیستم های اطفای حریق و سامانه های آتش نشانی و عمدتاً در پایپینگ پمپ و مخزن و یا ابتدای رایزر استفاده می شود. این شیر در سایزهای مختلف تولید و عرضه می گردد. اصلی ترین ویژگی شیر های دروازه ای، این است که  ساقه (Stem) و یوغ (Yoke) بیرون از بدنه شیر قرار می گیرد و وضعیت باز یا بسته بودن شیر، با رویت و کنترل وضعیت ساقه، قابل تشخیص است. فاصله رزوه ها و طول ساقه شیر، منجر به کاهش سرعت باز یا بسته شدن شیر شده و احتمال وقوع پدیده ضربه قوچ در سیستم را از بین می برد.

مزایا شیر کشویی OS&Y با فلکه 2 اینچ صنایع ریخته گری اردستان

ساختار متراکم و ساده

قیمت نسبتاً پایین

افت فشار کم در مسیر جریان

قابلیت استفاده برای انواع سیالات

تعمیر و نگه داری ساده

معایب شیر کشویی OS&Y با فلکه 2 اینچ صنایع ریخته گری اردستان

برای تنظیم دبی جریان مناسب نیست.

دیسک و نشیمنگاه آن نسبتاً زود ساییده و خراب می‌­شود.

اجزای شیر کشویی OS&Y با فلکه 2 اینچ صنایع ریخته گری اردستان

سرفلکه (Handwheel): باز و بسته کردن این مدل از شیر­ها اکثراً از طریق سر فلکه و یا Handwheel انجام می شود. استفاده از اکت­های بادی و برقی بر روی این مدل از شیر­ها رایج نمی باشد.

بدنه (Body): بدنه قسمتی از شیر است که به سایر اقلام و تجهیزات وصل می شود. این اتصال عموماً از طریق نوع فلنچ، دنده و یا جوش می­باشد.

بونت (Bonnet): قسمتی از شیر است که قسمت های متحرک شیر درون آن قرار دارند و به بدنه عموماً از طریق پیچ وصل می شود.

تریم (Trim): به مجموعه دیسک، استم، و سیت رینگ های (Seat Ring) یک شیر کشویی، Trim آن شیر می­گویند.

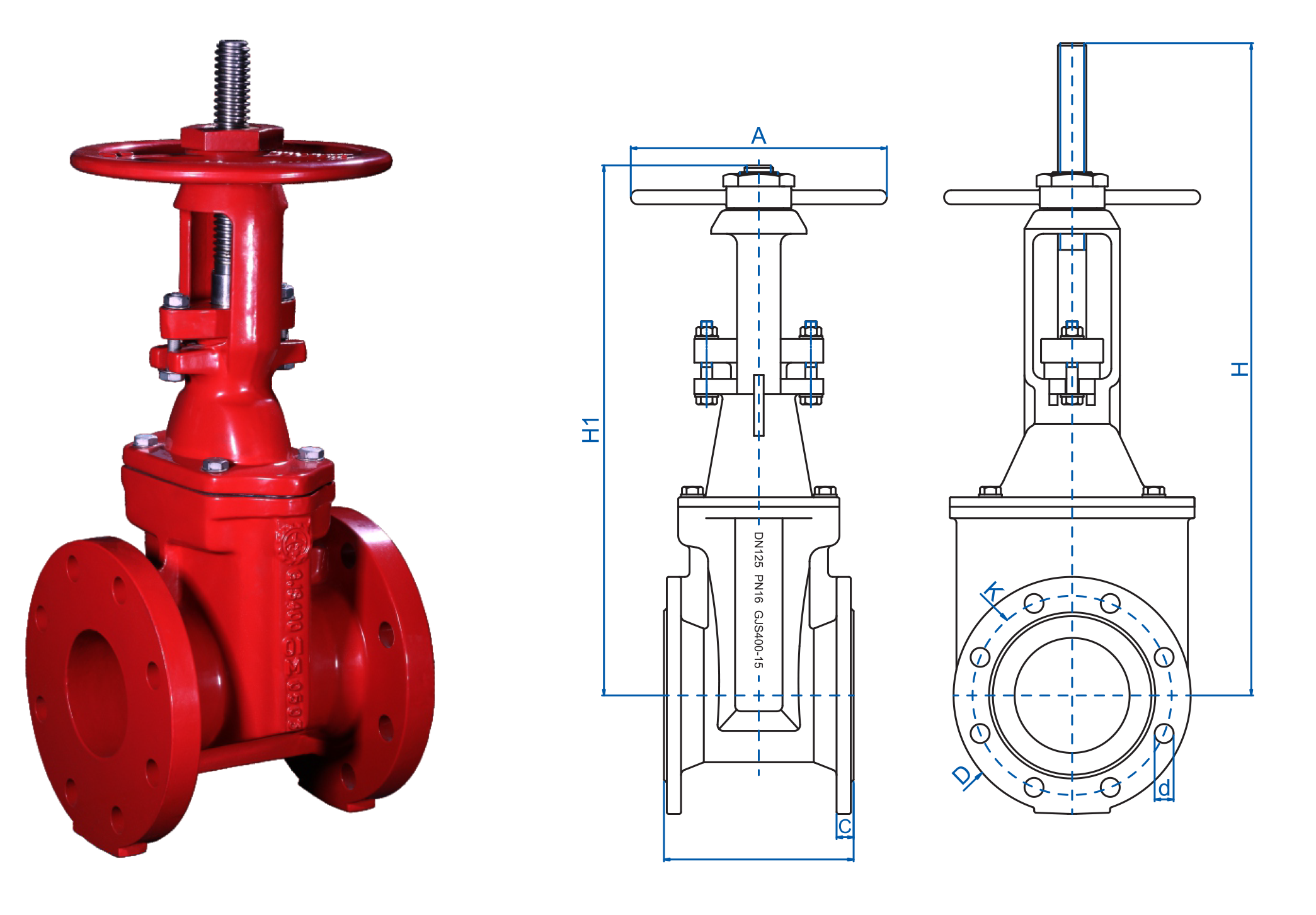

در شکل زیر قسمت­های مختلف شیر­های کشویی نمایش داده شده است.

محور ولو (Stem): استم در شیر کشویی وظیفه جابجا کردن دیسک درون شیر را دارا می باشد. در واقع عاملی است که گشتاور وارد آمده بر HandWheel و یا دسته را به دیسک منتقل می کتد و عامل حرکت آن به بالا و پایین می شود.

قیمت شیر کشویی OS&Y با فلکه 2 اینچ صنایع ریخته گری اردستان

لیست قیمت شیر کشویی زبانه لاستیکی با توجه به مؤلفه‌های گوناگون از جمله متریال بدنه، متریال گیت، سایز شیر، طراحی فلنچ‌ها، ظرفیت تحمل فشار، محدوده دمای عملیاتی و… محاسبه می‌شود. در عین ‌حال نام و نشان برند سازنده در لیست قیمت شیر کشویی زبانه لاستیکی تاثیرگذار است. در حال ‌حاضر در میان تمامی برندهای مطرح خارجی، شیرآلات کمپانی‌های داخلی از جمله شیر کشویی زبانه لاستیکی شرکت صنایع ریخته گری اردستان از کیفیت ساخت بالایی برخوردار هستند. شیر کشویی زبانه لاستیکی شرکت صنایع ریخته گری اردستان در تنوع مناسبی برای پوشش انواع نیازهای صنعتی و ساختمانی تولید شده است که تمامی نیازهای حرفه‌ای شما برای عبور سیالات در ظرفیت‌های گوناگون را پاسخ‌گو است. همچنین شیر کشویی زبانه لاستیکی شرکت صنایع ریخته گری اردستان از جمله محصولات برجسته بازار هستند که در تنوع کامل از سایزهای 2 الی 24 اینچی و مطابق با بالاترین استانداردهای DIN طراحی‌ شده که با قیمت کاملاً رقابتی عرضه می‌شوند.برای بررسی انواع این محصولات و خرید شیر کشویی زبانه لاستیکی با بهترین قیمت در سراسر کشور می‌توانید از خدمات فنی و مهندسی فروش آنلاین سایت بازار کشاورزی شوید. در سایت بازار کشاورزی می‌توانید با بررسی جامع مشخصه‌های فنی انواع برندها به ‌راحتی و با نگاهی دقیق و مهندسی شده برای سفارش شیر کشویی زبانه لاستیکی در سایزهای مختلف و کاربردهای متفاوت صنعتی و ساختمانی اقدام کنید.

عوامل شیر کشویی OS&Y با فلکه 2 اینچ صنایع ریخته گری اردستان

شیر کشویی زبانه لاستیکی از قیمت متفاوت برخوردار می باشد زیرا این محصول با ویژگی ها و مشخصات مختلفی بسته به نیاز مشتریان طراحی و ساخته می شوند از جمله مهمترین عواملی که در قیمت گذاری شیر فلکه کشویی زبانه لاستیکی موثر هستند می توان موارد زیر را نام برد.

جنس شیر کشویی زبانه لاستیک : شیر کشویی زبانه لاستیک در جنس ها مختلف برنجی، چدنی و استیل و ... طراحی و ساخته می شوند که با توجه به کیفیت و متریالی که برای ساخت شیر کشویی زبانه لاستیک استفاده شده است قیمت آن ها متفاوت می باشد. قیمت شیر کشویی چدنی نسبت به سایر شیر کشویی زبانه لاستیکی مناسب تر می باشد همچنین این نوع از شیر ها با جنس چدن داکتیل و یا چدن خاکستری از مقاومت و دوام بالایی برخوردار می باشند.

سایز شیر کشویی زبانه لاستیکی : شیر کشویی زبانه لاستیکی با توجه به نیاز شما در ابعاد و سایز های مختلفی طراحی و ساخته می شود که با توجه به این موضوع قیمت شیر کشویی زبانه لاستیکی متفاوت می باشد.

کلاس فشاری شیر کشویی زبانه لاستیکی : شیر کشویی زبانه لاستیک با فشار کاری گوناگونی تولید می گردد که شما می توانید با توجه به فشار سیال در حال جریان شیر کشویی زبانه لاستیکی مناسب را تهیه کنید.

شرکت تولید کننده شیر کشویی زبانه لاستیکی: شیر کشویی زبانه لاستیکی امروزه توسط بسیاری از شرکت ها و برند های مختلفی تولید می گردد که هر یک از این شرکت ها محصولات خود را با قیمت متفاوتی عرضه می کنند.

میزان تحمل حرارت شیر کشویی زبانه لاستیکی: شیر کشویی زبانه لاستیکی با توجه به نوع سیال و درجه حرارت سیال در خطوط مختلف با میزان حرارات متفاوتی طراحی و تولید می گردند که این موضوع نیز در قیمت نهایی شیر کشویی زبانه لاستیکی تاثیر گذار می باشد.
