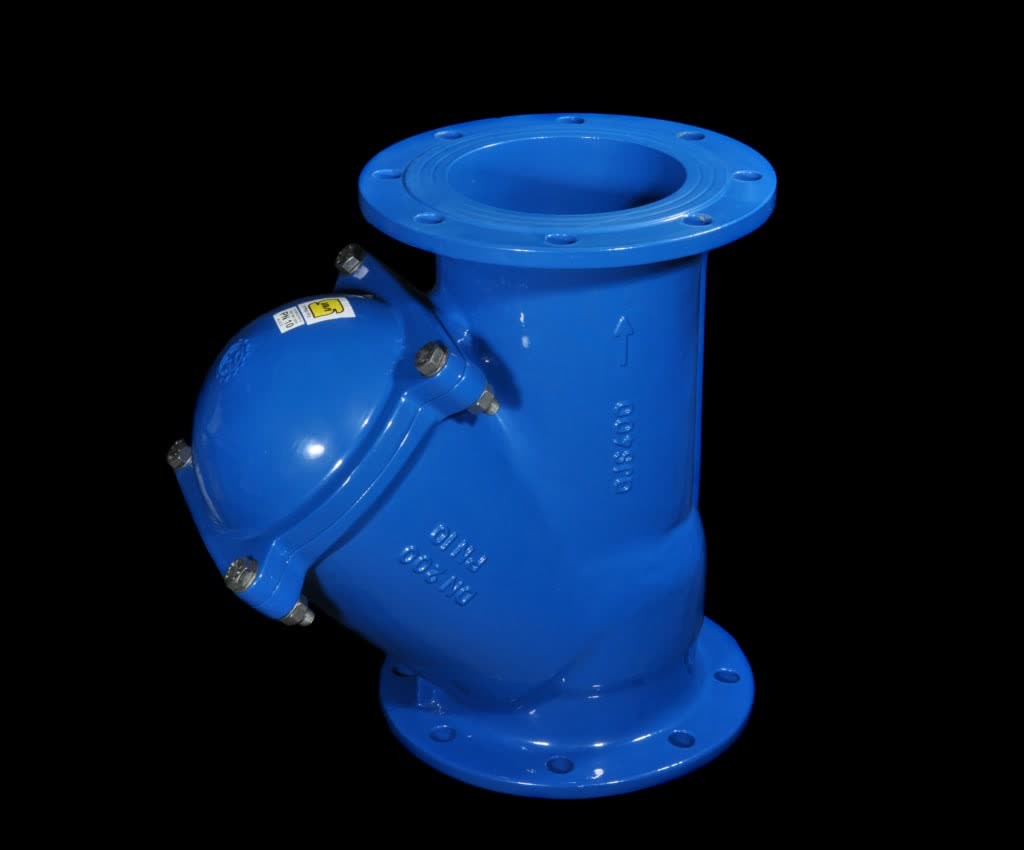

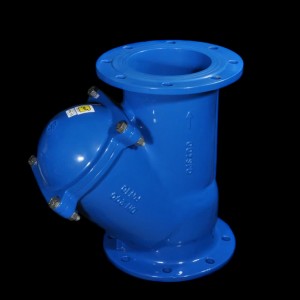

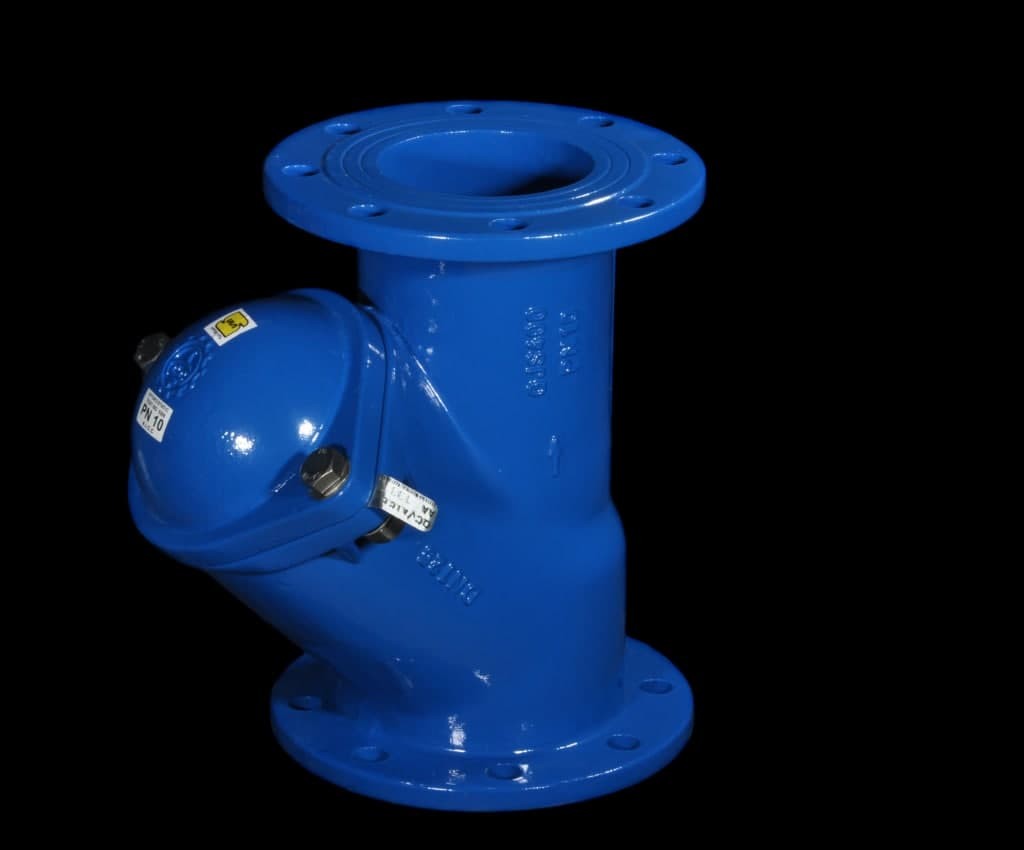

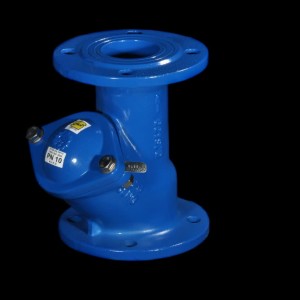

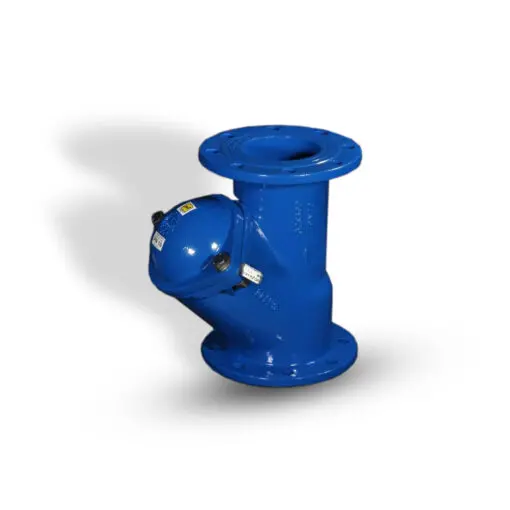

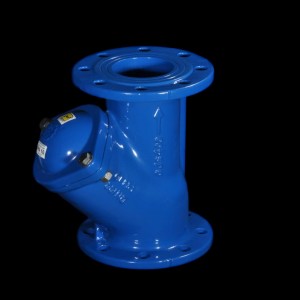

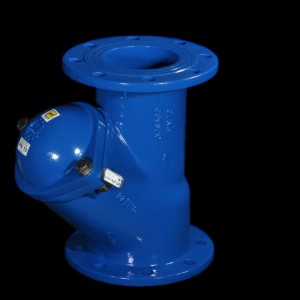

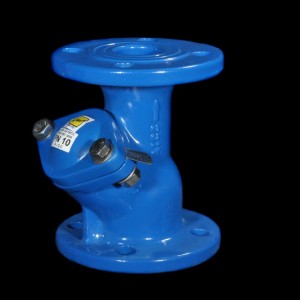

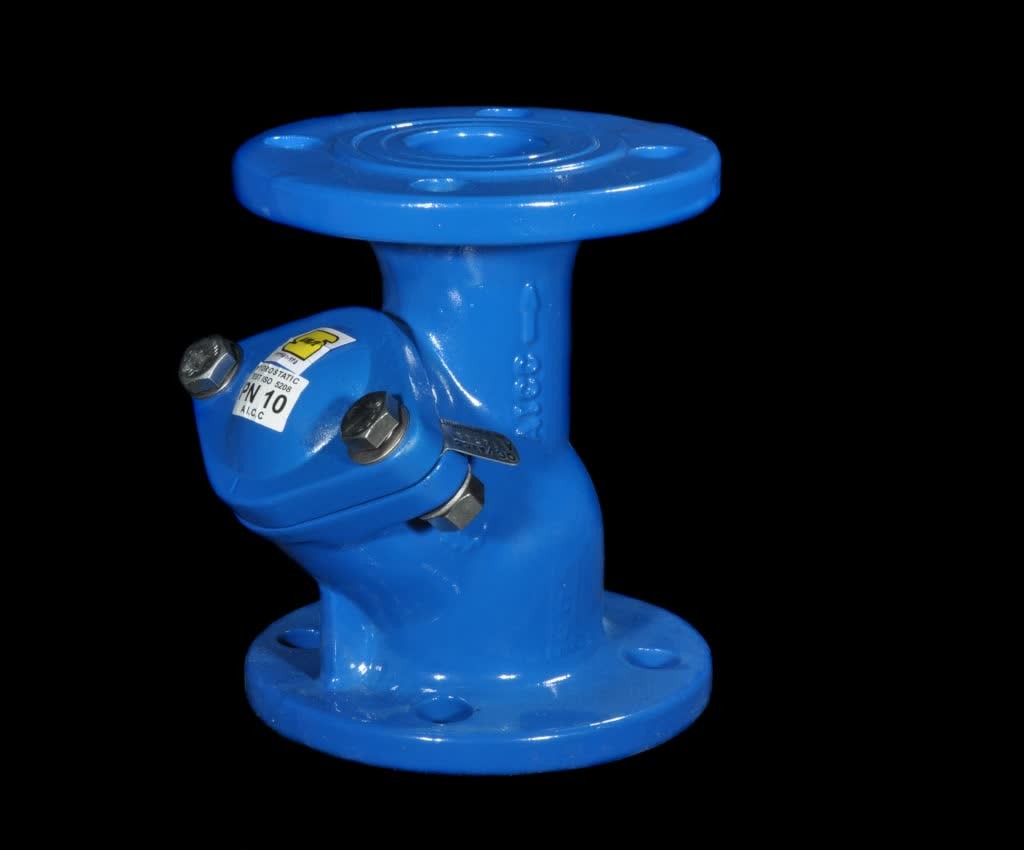

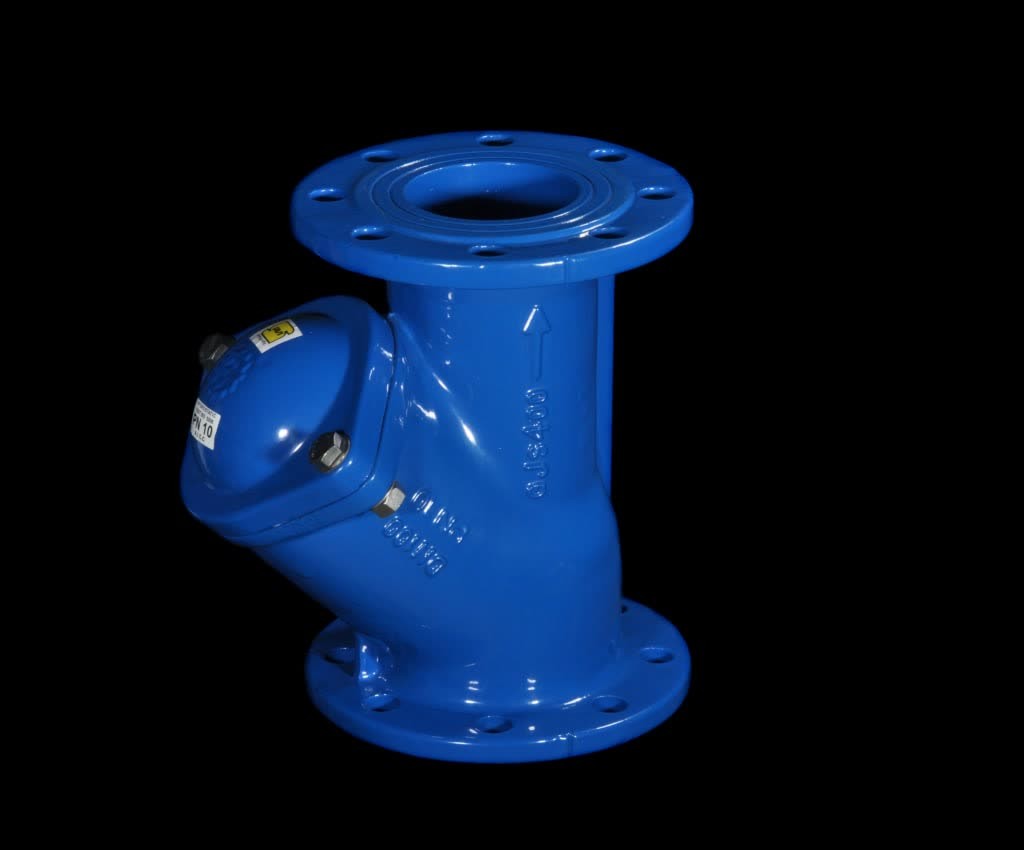

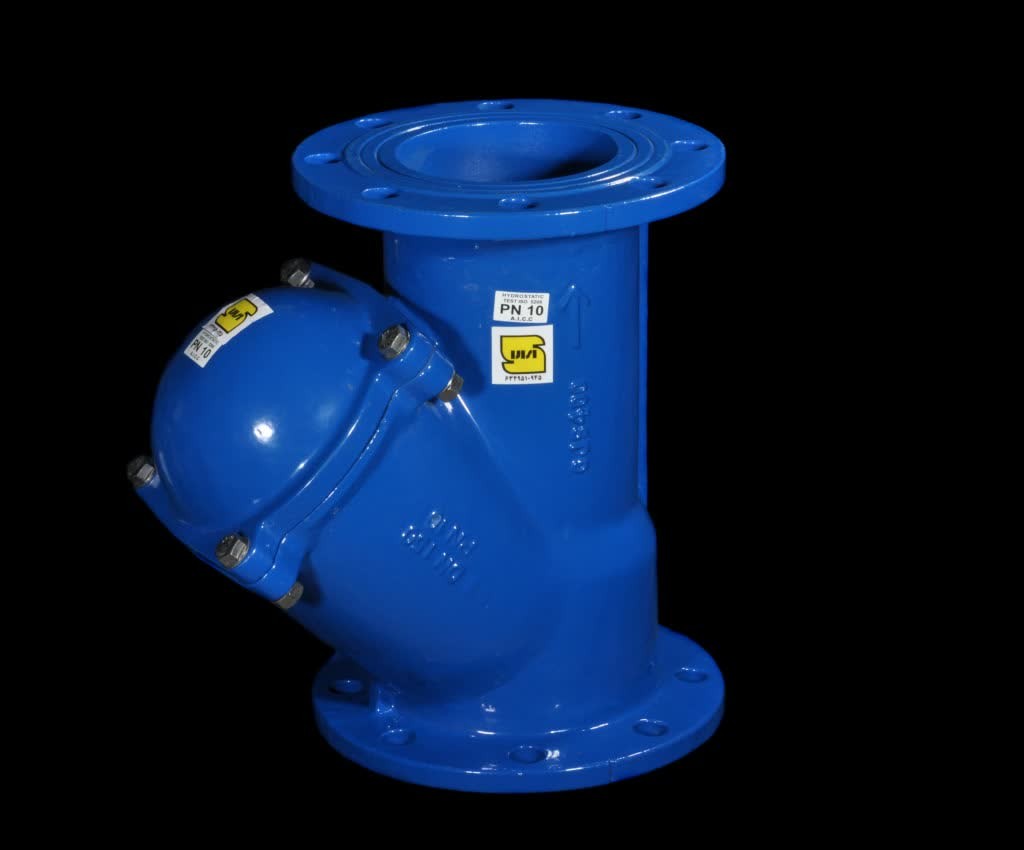

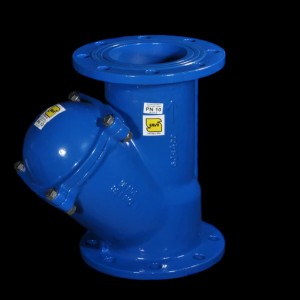

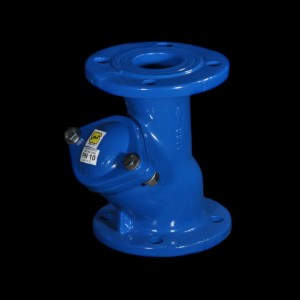

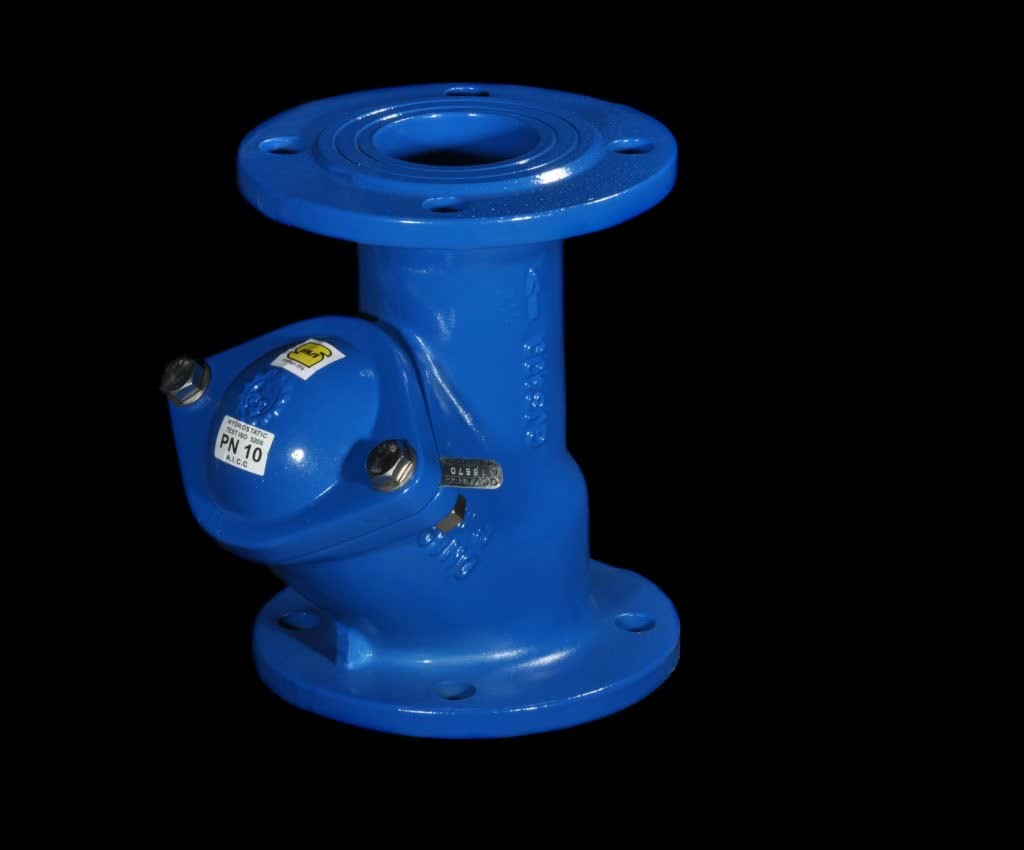

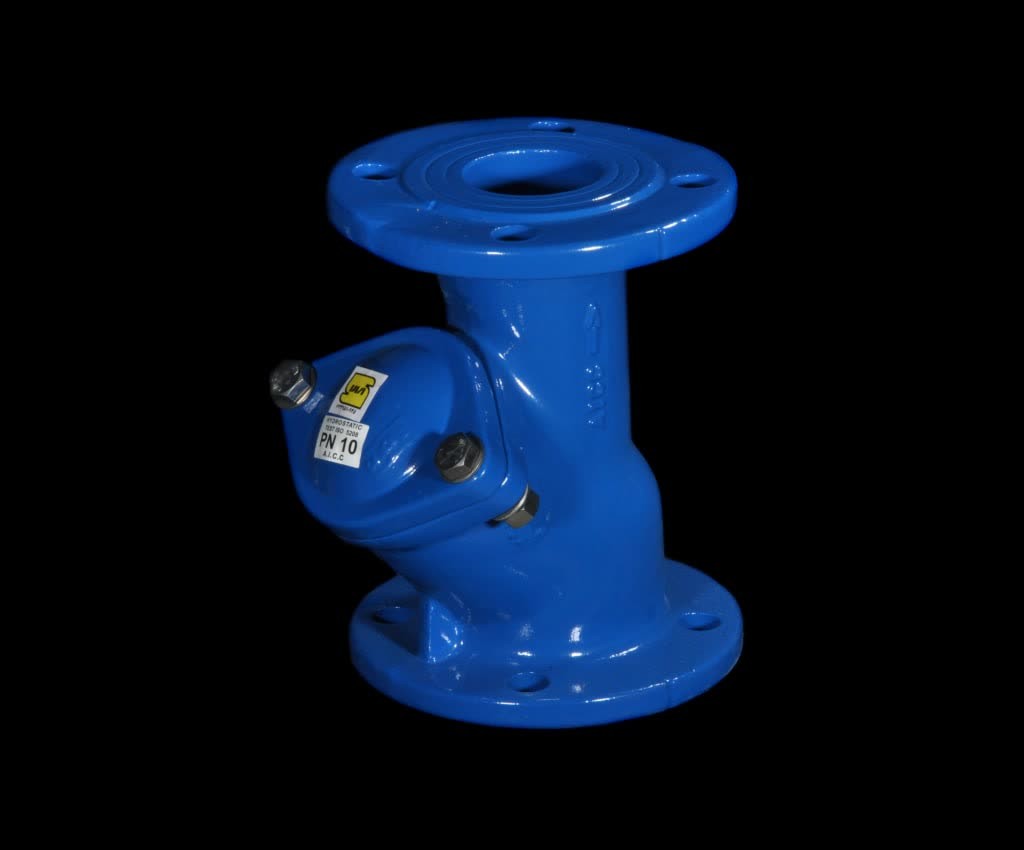

شیر یکطرفه توپی 4 اینچ صنایع ریخته گری اردستان
-طراحی ساده و عملکرد قابل اعتماد
-مناسب برای سیالاتی با ویسکوزیته بالا
-قابلیت استفاده در انواع مختلف سیال و فشار
-قابلیت استفاده در وضعیت های افقی و عمودی
قابلیت خود تمیز کنندگی به دلیل حرکت چرخشی گوی
-دارای استاندارد: PN 10
- کد کالا:
بررسی شیر یکطرفه توپی 4 اینچ صنایع ریخته گری اردستان
شیر یکطرفه توپی 4 اینچ یا شیر چکولو توپی (Ball Check Valve) نوعی شیر یکطرفه است که از یک توپ (Ball) برای کنترل جریان سیالات استفاده میکند. این شیر با حرکت توپ جلوی برگشت سیال در جهت مخالف را میگیرد و تنها در یک جهت اجازه عبور جریان را میدهد. به طور کلی باید گفت شیر توپی نوعی شیر ربع-گرد است که عضو مسدودکننده جریان آن به صورت یک کره سوراخ دار است که حول یک محور عمودی نسبت به جهت جریان سیال دوران مینماید. وقتی سوراخ در راستای جریان قرار بگیرد شیر باز بوده و وقتی سوراخ عمود بر مسیر جریان قرار بگیرد شیر بسته میشود. وقتی دسته شیر در راستای مسیر قرار داشته باشد نشانگر باز بودن شیر و وقتی دسته آن عمود بر مسیر جریان باشد نشانگر بسته بودن شیر میباشد.این شیرها بسیار بادوام بوده و حتی پس از استفاده نکردن طولانی بسیار قابل اطمینان هستند. این خواص باعث شده که این شیرها در بسیاری از کاربردها بر شیرهای نوع دروازه ای و کروی پیشی بگیرند. خواص عالی شیرهای توپی باعث شده این شیرها در کاربردهای گسترده صنعتی راه پیدا کنند و برای فشارهایی تا 1000 بار و دماهایی تا 400 درجه سانتی گراد مورد استفاده قرار گیرند. یکی از عیوب شیرهای توپی این است که میتوانند سیال را در محفظه میانی به دام بیاندازند و اگر این سیال تخلیه نگردد میتواند در یخبندان باعث ترک خوردن بدنه گردد.صنایع ریخته گری اردستان در سال ۱۳۷۴، با هدف تولید انواع شیرآلات صنعتی و ریخته گری انواع قطعات چدنی و فولادی، در زمینی به مساحت یک میلیون متر مربع در شهرستان اردستان واقع در ۱۱۸ کیلومتری شمال شرقی شهر اصفهان تأسیس و با توکل به خداوند متعال و بهره گیری از بیش از نیم قرن تجارب مؤسسین خود و برخورداری از دانش فنی کارشناسان مجرب، استفاده از ماشین آلات صنعتی منحصر به فرد و تجهیزات پیشرفته آزمایشگاهی و کنترل کیفیت، اقدام به تولید طیف وسیعی از انواع قطعات و شیرآلات صنعتی نموده است.سبد محصولات این صنایع با نام تجاری موج آب اردستان شامل انواع صافی ها و شیرهای:قطع و وصل، یکطرفه، آتش نشانی با مسدود کننده انعطاف پذیر مربوط به صنعت آب و تأسیسات بوده و به طور مداوم در حال توسعه می باشد. شایان ذکر است این صنایع با تولید شیر کشویی زبانه لاستیکی DN۴۵۰ و DN۶۰۰ برای اولین بار در کشور، کامل ترین سبد شیرهای کشویی زبانه لاستیکی را ایجاد نموده است.
اجزای اصلی شیر یکطرفه توپی 4 اینچ صنایع ریخته گری اردستان
بدنه (Body):
بدنه اصلی شیر است که به آن شکل و ساختار میدهد و بقیه اجزا را در خود جای میدهد. بدنه معمولاً از مواد مقاومی مانند برنج، چدن، فولاد یا پلیمرها ساخته میشود.
توپ (Ball):
توپ در داخل بدنه قرار دارد و با جریان سیال باز و بسته میشود. این توپ به صورت دایرهای شکل است و با فشار سیال در جهت صحیح بالا میرود و اجازه میدهد سیال از آن عبور کند.
نشیمنگاه (Seat):
نشیمنگاه محل قرارگیری توپ در شیر است و به عنوان یک آببند عمل میکند. وقتی توپ در نشیمنگاه قرار میگیرد، جریان سیال را مسدود میکند و از بازگشت آن جلوگیری میکند.
فنر (Spring):
در برخی از شیرهای یک طرفه توپی، فنر نیز وجود دارد. فنر کمک میکند توپ به طور مطمئن در نشیمنگاه قرار گیرد و از بازگشت سیال جلوگیری کند.
استم (Stem):
در برخی از شیرهای توپی، استم نیز وجود دارد. استم یک میله فلزی است که به توپ متصل شده و به کاربرد اجازه میدهد توپ را در شیر حرکت دهد و مسیر جریان سیال را تغییر دهد.
دسته (Handle):
دسته یک قسمت خارجی شیر است که به کاربرد اجازه میدهد شیر را باز و بسته کند.
اتصالات:
اتصالات (مثل فلنج یا رزوه) به بدنه شیر متصل شده و آن را به لوله یا سیستم متصل میکنند.
ویژگی شیر یکطرفه توپی 4 اینچ صنایع ریخته گری اردستان
قابل استفاده در کلیه تأسیسات صنعتی، کشاورزی، آبرسانی، ایستگاه های پمپاژ، آب آشامیدنی، فاضلاب های شهری و صنعتی و سیالات غیرخورنده تا دمای 80 درجه سانتیگراد به منظور جلوگیری از برگشت جریان سیال
طراحی منحصر به فرد محصول به منظور ایجاد قابلیت های سرویس و عملکرد بدون نقص (طراحی شده توسط صنایع ریخته گری اردستان)
قابلیت استفاده در وضعیت های افقی و عمودی (حداقل فشار مورد جهت نیاز آب بندی 0.5Bar)
قابلیت خود تمیز کنندگی به دلیل حرکت چرخشی گوی مسدود کننده در هنگام عبور سیال و عدم رسوب گیری
سوراخکاری و ابعاد فلنج مطابق استاندارد EN1092-2 و در صورت درخواست مشتری مطابق با استاندارد درخواستی
حداقل فشار جهت آببندی 0.5Bar
فاصله سطح تا سطح فلنج مطابق EN558-1 سری 48/ DIN3202-1(F6)
پوسته از جنس چدن داکتیل مطابق استاندارد EN1563 (GJS400)
گوی مسدود کننده از جنس آلومینیوم با روکش EPDM/NBR مطابق استاندارد DIN53538-5 کاملاً مقاوم در برابر سایش و ضربه قوچ
پوشش دهی کلیه سطوح داخلی و خارجی قطعات چدنی بوسیله رنگ پودری اپوکسی به روش الکترواستاتیک با ضخامت حداقل 250 میکرون مطابق استاندارد DIN30677
در زمان نصب و بهره برداری به جهت پیکان بر روی شیر و نحوه اتصال در شبکه توجه گردد.
کاربرد شیر یکطرفه توپی 4 اینچ صنایع ریخته گری اردستان
جلوگیری از جریان برگشتی:
در پمپها، خطوط آب، فاضلاب و سیستمهای انتقال سیالات استفاده میشود.
کنترل جریان در یک جهت:
در سیستمهایی که نیاز به کنترل جریان در یک جهت خاص وجود دارد، استفاده میشود.
سیستمهای با آلودگی بالا:
برای سیالات آلوده یا حاوی ذرات معلق، شیرهای توپی مناسب هستند.
مزایا و معایب شیر یکطرفه توپی 4 اینچ صنایع ریخته گری اردستان
مزایا شیر یکطرفه توپی 4 اینچ:
عملکرد خودکار: بدون نیاز به نیروی خارجی یا انرژی، جریان را کنترل میکند.
دوام بالا: مقاومت خوبی در برابر فشار و خوردگی دارد.
نگهداری آسان: ساختار ساده و قابل تعمیر است.
طراحی ساده و عملکرد قابل اعتماد.
مناسب برای سیالاتی با ویسکوزیته بالا.
قابلیت استفاده در انواع مختلف سیال و فشار.
معایب شیر یکطرفه توپی 4 اینچ:
افت فشار:
در مقایسه با شیرهای دیگر، ممکن است افت فشار بیشتری داشته باشد.
محدودیت در تنظیم جریان:
در بعضی کاربردها، تنظیم جریان به صورت دقیق با شیر توپی دشوار است.
نکات مهم در هنگام انتخاب شیر یکطرفه توپی 4 اینچ صنایع ریخته گری اردستان
کاربرد: ابتدا باید مشخص کنید که شیر برای چه کاربردی استفاده میشود.
سایز: سایز شیر باید متناسب با قطر لوله باشد.
فشار: شیر باید برای تحمل فشار مورد نظر طراحی شده باشد.
دمای سیال: شیر باید برای تحمل دمای سیال مورد نظر مناسب باشد.
مواد بدنه: میتوانید از بین انواع چدن موجود مانند چدن خاکستری یا چدن داکتیل انتخاب کنید.
قیمت شیر یکطرفه توپی 4 اینچ صنایع ریخته گری اردستان
لیست قیمت شیر یک طرفه توپی با توجه به مؤلفههای گوناگون از جمله متریال بدنه، متریال گیت، سایز شیر، طراحی فلنچها، ظرفیت تحمل فشار، محدوده دمای عملیاتی و… محاسبه میشود. در عین حال نام و نشان برند سازنده در لیست قیمت شیر کشویی زبانه لاستیکی تاثیرگذار است. در حال حاضر در میان تمامی برندهای مطرح خارجی، شیرآلات کمپانیهای داخلی از جمله شیر کشویی زبانه لاستیکی شرکت صنایع ریخته گری اردستان از کیفیت ساخت بالایی برخوردار هستند. شیر کشویی زبانه لاستیکی شرکت صنایع ریخته گری اردستان در تنوع مناسبی برای پوشش انواع نیازهای صنعتی و ساختمانی تولید شده است که تمامی نیازهای حرفهای شما برای عبور سیالات در ظرفیتهای گوناگون را پاسخگو است. همچنین شیر کشویی زبانه لاستیکی شرکت صنایع ریخته گری اردستان از جمله محصولات برجسته بازار هستند که در تنوع کامل از سایزهای 2 الی 10 اینچی و مطابق با بالاترین استانداردهای DIN طراحی شده که با قیمت کاملاً رقابتی عرضه میشوند.برای بررسی انواع این محصولات و خرید شیر کشویی زبانه لاستیکی با بهترین قیمت در سراسر کشور میتوانید از خدمات فنی و مهندسی فروش آنلاین سایت بازار کشاورزی شوید. در سایت بازار کشاورزی میتوانید با بررسی جامع مشخصههای فنی انواع برندها به راحتی و با نگاهی دقیق و مهندسی شده برای سفارش شیر کشویی زبانه لاستیکی در سایزهای مختلف و کاربردهای متفاوت صنعتی و ساختمانی اقدام کنید.
نام محصول | شیر یکطرفه توپی 4 اینچ صنایع ریخته گری اردستان |
استاندارد | PN 10 |
سایز (اینچ) | 4 |
سایز (میلیمتر) | DN100 |
